Installation av extern antenn och access point Del 1

Relaterade produkter


Installation av extern antenn och access point

Del 1

Detta är del 1 i installation av extern antenn och access point. I del 1 ska vi gå igenom hur man installerar en extern antenn på taknocken och konfigurera lite i routern för att få mest ut för XPOL 5G antenn.

Kommer även nämna produkter till installation av nanostation M2 produkter i del 1 men kommer mer i del 2.

Vi ska nu kolla på hur man installerar extern antenn och en accesspunkt i ett hus.  Huset har dåligt mobilt bredband och dåligt WiFi räckvidd till backsidan av huset.


De produkter jag använda mig av är. (Artiklarna i del 1 hittar du längst ner på sidan.)

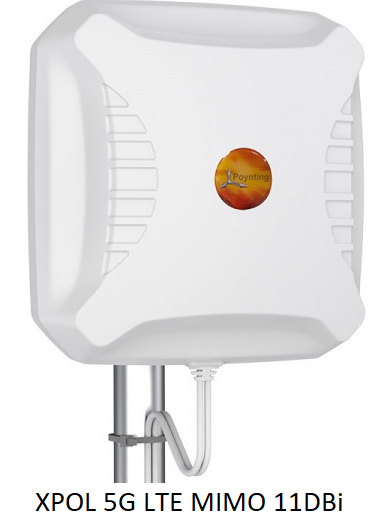

·         XPOL 5G LTE MIMO 11dBi

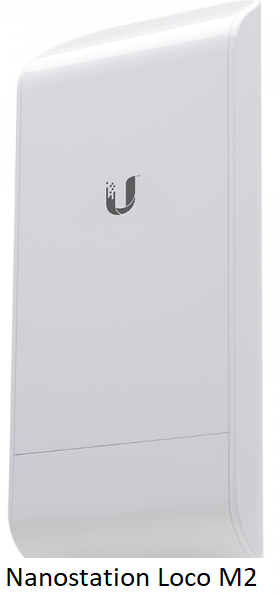

·         Nanostation Loco M2

·         5 meter antennkabel förläggning

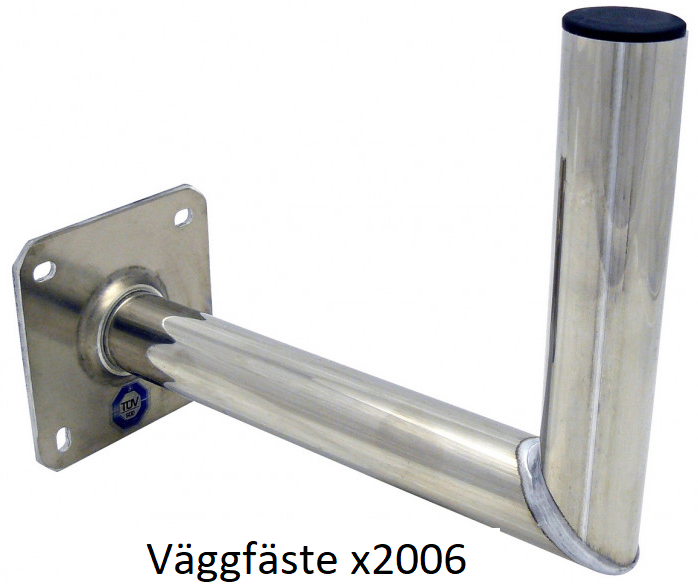

·         väggfäste X2006 till XPOL antenn

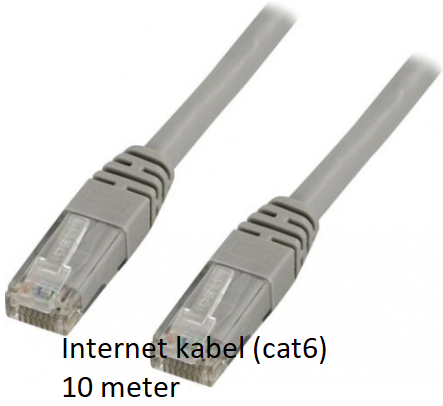

·         internetkabel (cat6) 10 meter





    XPOL 5G installationen.

Jag gick in på Bredbandskollen och kollande vad jag hade Ner och Upp laddning innan jag installerade XPOL 5G antennen. För att en se vilket bra resultat man får av XPOL 5G antennen.

Bredbandskollen: http://www.bredbandskollen.se/

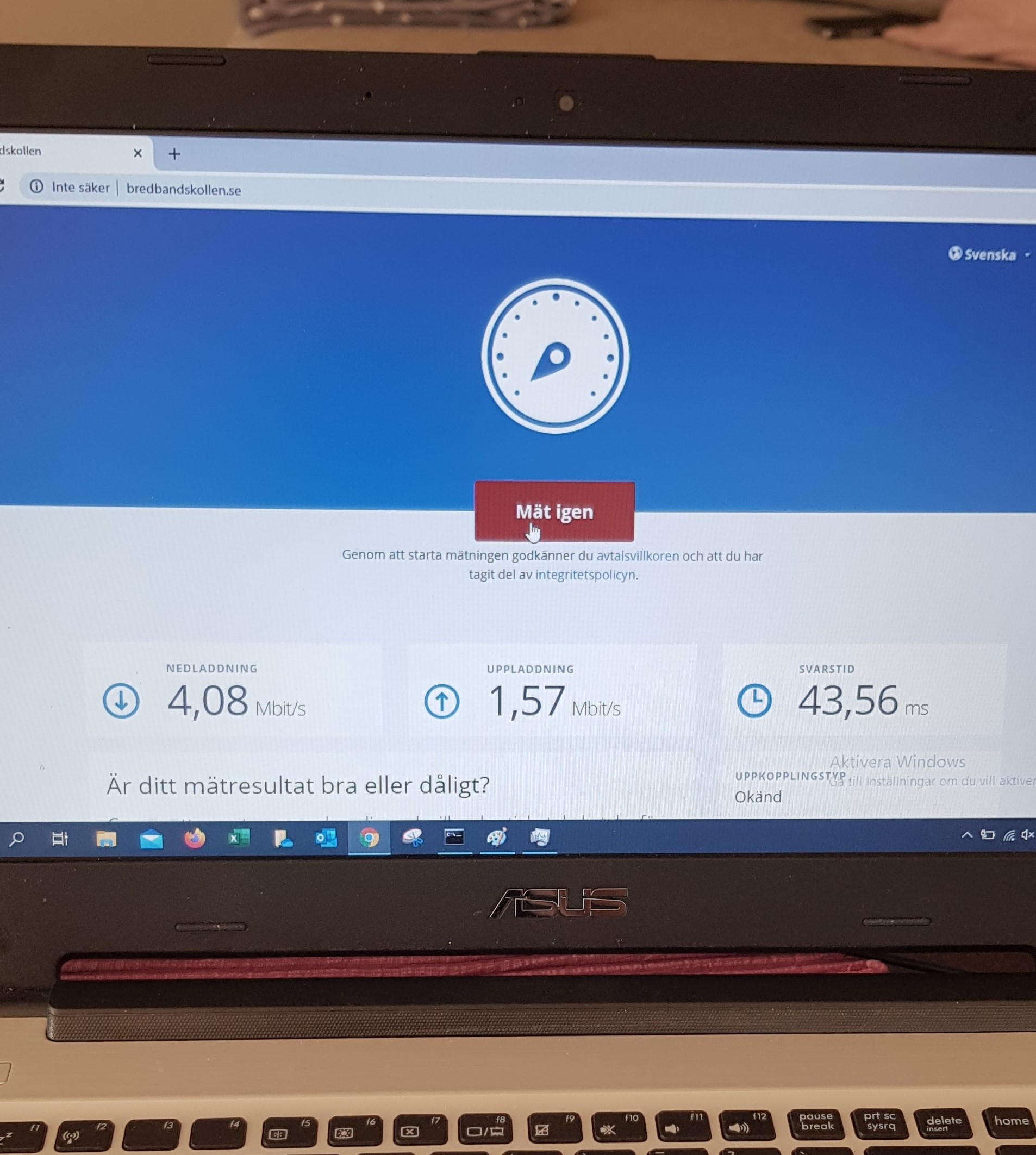

Detta är innan XPOL 5G installation. Så Ner 4,08Mbit/s och Upp 1,57 Mbit/s. Detta är inte alls bra.



Utomhus ger dåliga Ner 0,74 Mbit/s och Upp 0,61Mbit/s.


I och med att jag inte kan öppna fönstret och dra antennkabel den vägen så fick det bli tak vägen.

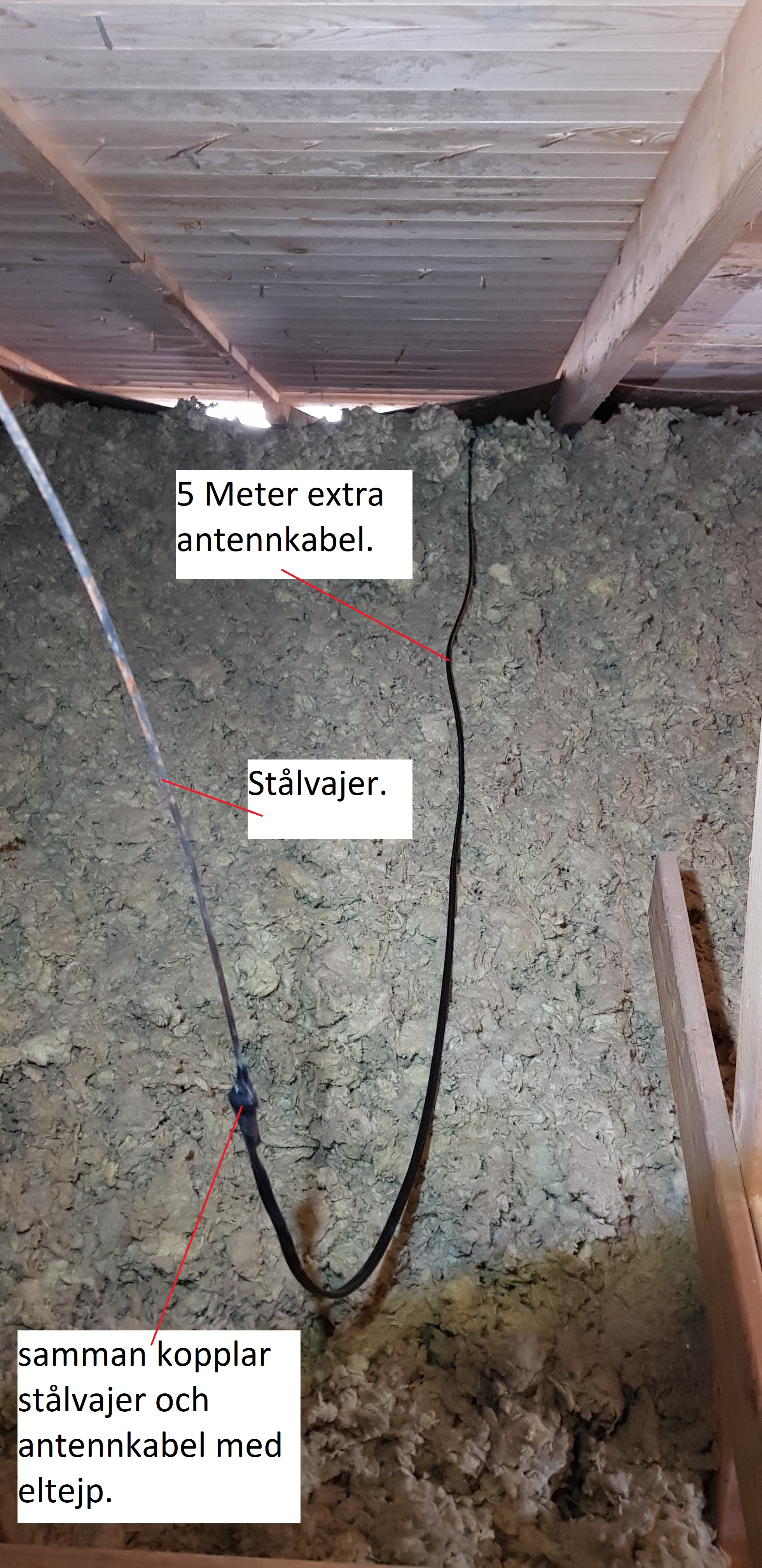

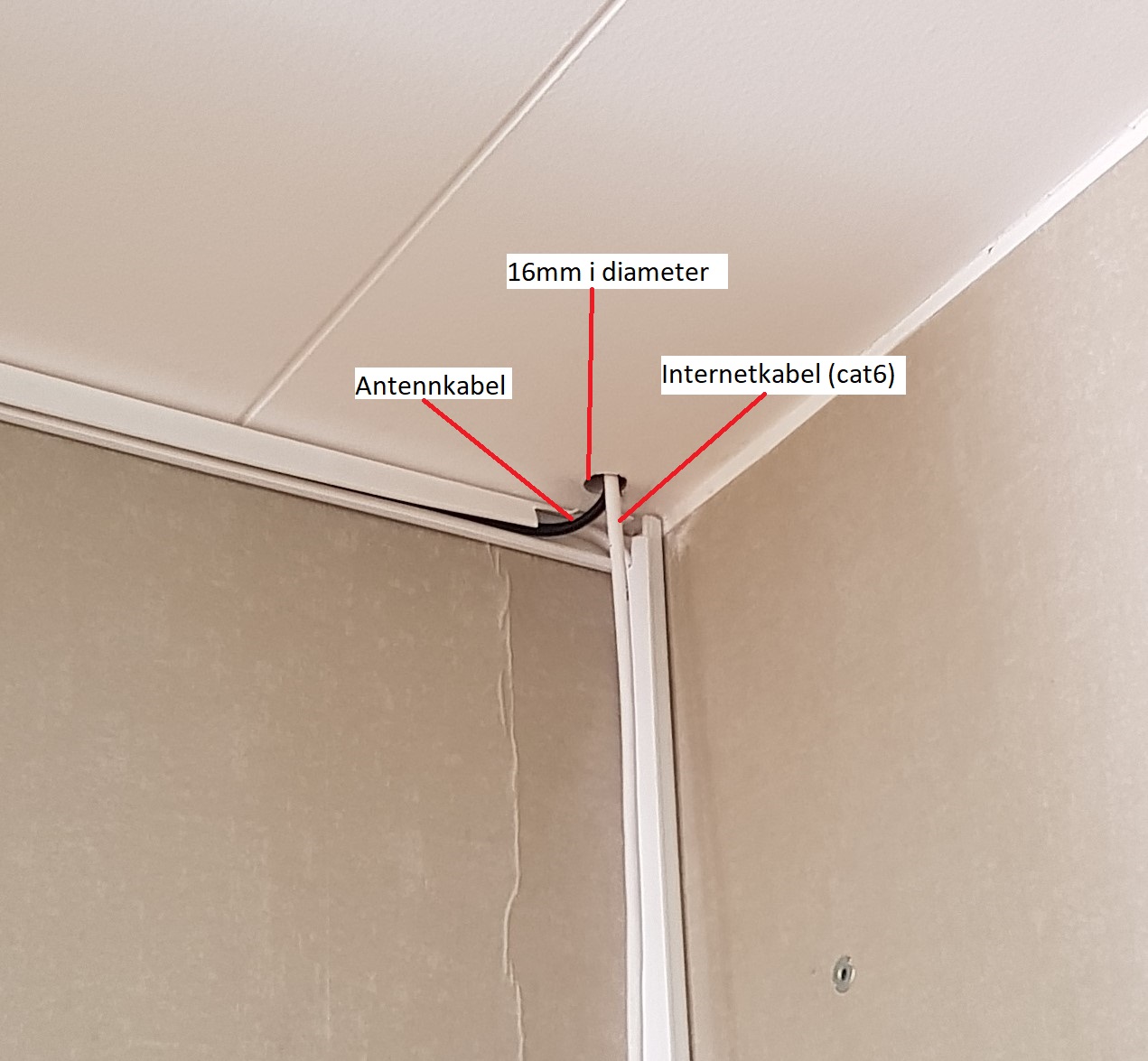

1. Borrade ett 16mm hål i taket för att få igenom antennkabeln och dra antennkabel via vinden och ut genom vind luckan. Drog även internetkabeln i samma hål för installation av nanostation M2.



För att få genom kablarna så använde jag mig av en stålvajer för att lätt kunna dra stålvajern igenom hållet och sedan eltejp fast antenn kabeln och internetkabeln.

(se bilden nedan)



Nu när antennkabeln är färdig dragen upp till viden så ska vi nu koppla XPOL antennkabel med 5 meters extra antennkabel med varandra. Nu går vi vidare till XPOL installationen på taknocken.

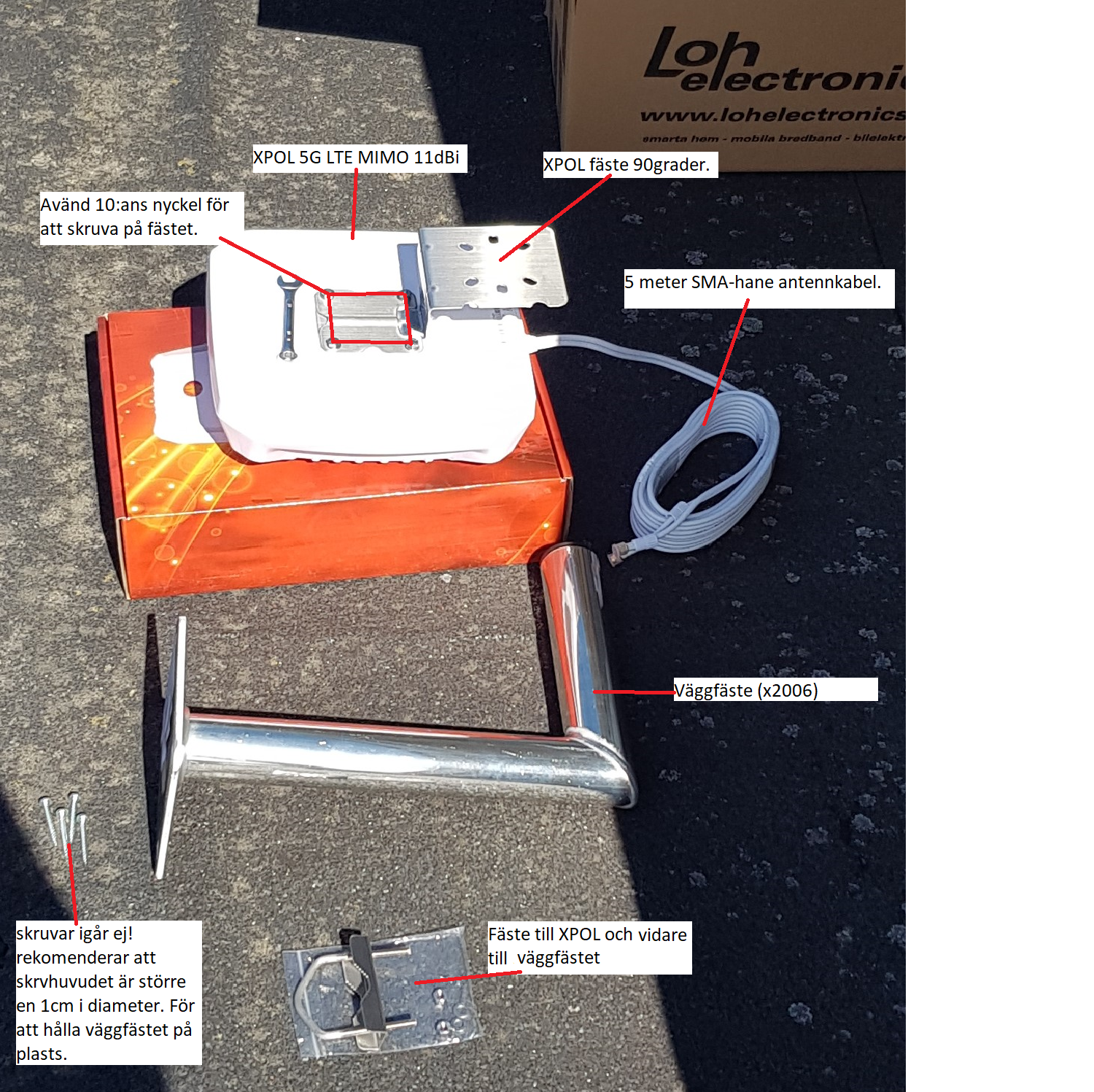

På bilden ser vi allt man behöver för att stätta upp XPOL 5G antennen på taknocken.

1. Skruvar med mer en 1cm i diameter för att hålla väggfästet på plats (x2006)

2. Montera 90 graders metallfästet på XPOL med hjälp av fyra m10 bult och skruva ner med 10:ans ringnyckel.

3. För sedan U-fästet runt väggfästet och sedan igenom hålen på XPOL 90 graders fäste. Skruva sedan fast med samma ringnyckel. Och rikta antennen mot eran operatörs basstation.

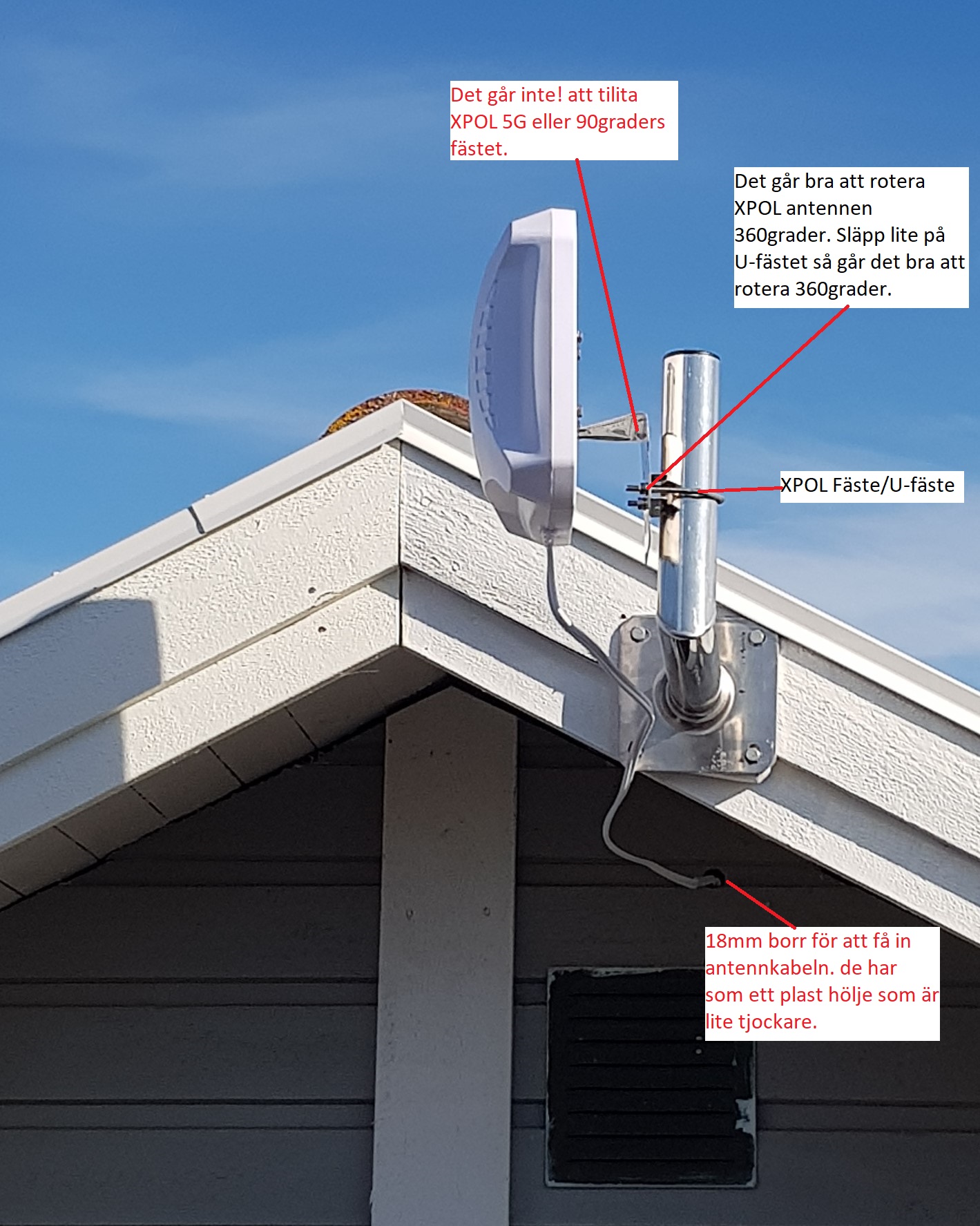

Här har vi nu en färdig och klar XPOL installation. som bilden visar så behöver man ta en 18mm borr för att få igenom antennkabel För att SMA-hane har plast hölje som är lite tjockare. Som sagt går det inte att tilta XPOL antenn fram eller bakåt. Det går bara att rotera XPOL antennen 360 grader om man lossar lite på U-fästet som sitter fast på järnröret. Och där med rikta XPOL antennen mot basstation.



För att veta vart man nu ska rikta antennen så sök på er operatör och sedan basstation karta. I detta fall är operatören Tele2 basstations karta.

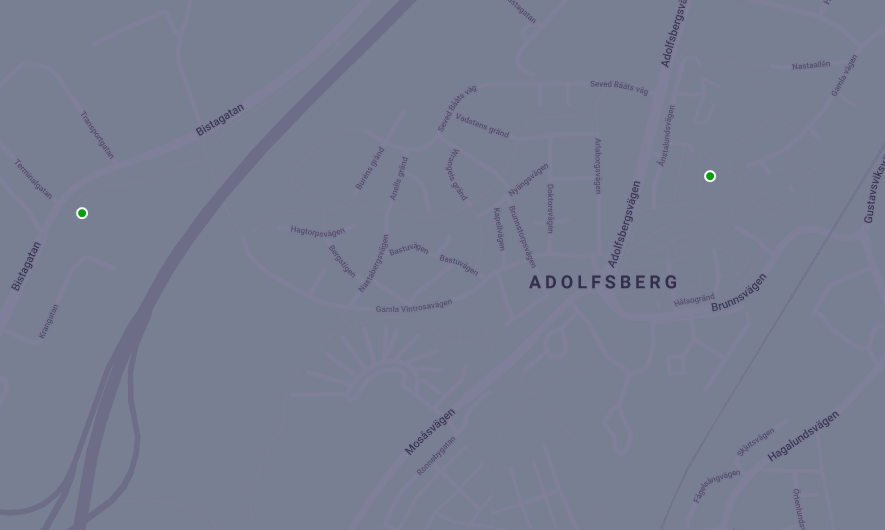

Exempel på Tele2 basstation sida.

Om du inte hittar din basstation så kontakta din operatör och be om närmaste basstation.

(Länk till Tele2 basstation karta.)

Tele2 https://www.tele2.se/tackning-nat/tackningskarta

Skriv in din adress och sedan kommer du se vart nånstans den gröna basstation pricken är. Rikta där efter in antenn åt det hållet basstationen visar.


Nu är XPOL antennen färdig och uppsatt på taknocken och antennkabel är dragen från vardagsrummet upp till vinden och XPOL antennens antennkabel indragen i viden och ihop skruvat med varandra. Det ända som åter står är att skruva in (XPOL antennkabel som har SMA-hane) ska nu in i SMA-honkontakterna på routern som sitter på baksidan av routern.

Du hittar SMA-kontakterna om du tar bort en lucka på routern eller skruvar bort nuvarande antenner som sitter på routern. och skruvar in antennkablarna som kommer från XPOL antennen in i routerns SMA-kontakter.



(Se bilden nedan)

Detta är en Huawei e5186 router.

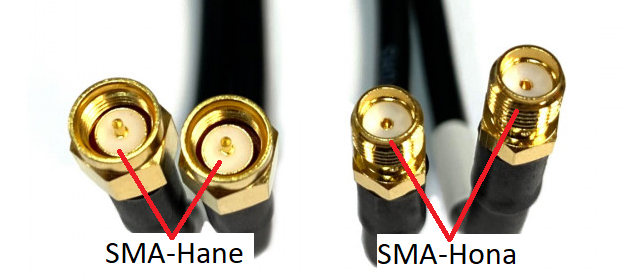

Bilden visar SMA-hane och SMA-hona. Det finns även andra kontakter T.ex. TS9 och CRC9 som kan finnas på andra routrar och modem. Kolla noga vilken anslutning du har på din router. Det finns adaptrar som T.ex, SMA till TS9 och SMA till CRC9.



Konfigurera router

Nu kollar vi på resultatet och jämn för med det vi hade på Bredbandskollen före och efter. Det är en förbättring från 4Mbit/s till 15mbit/s jag är inte riktigt nöjd med resultatet ännu det går att få ut mer av XPOL antennen.



För att få ut mer av XPOL 5G så måste man in i routern med hjälp av en PC.

Varför får jag bra ut 15Mbit/s? När antenn är färdig installerad och riktad mot en basstation. Jo routern känner vilken frekvens som är starkast just nu och kan hoppa till andra frekvenser. Och därför så kan hastigheten bli sämre. Vi ska nu ändra på det och kolla vilken frekvensband som är bäst. Detta leder till att routern inte kan välja själv vilket frekvensband den vill ha utan då väljer man en frekvens som router står fast vid hela tiden.



Hur loggar jag in på routern?

Har du internet så ska detta inte vara nått problem alls. För då kollar du bara bakom routern så står det en IP-adress där som du skriver in i Googles webbsida.




Ett lättare sätt att får reda på sin IP-adress till routern är att man går in via (cmd). Följ stegen för att få reda på IP-adressen till din router och där med logga in på den.

1. Sök i sök fältet efter "cmd" klicka på command Prompt.



2. Skriv följande "ipconfig" Enter.



3. kopiera följande IP-adress ni fick upp på Default Gatway "192.168.X.X" och klistra in det i webbläsarens sök fält. Där efter kommer du komma till din router. Där ska du skriva in användarnamn och lösenord.



Har du inte ändrat routerns användarnamn och lösenord. Då hittar du det bakom routern eller under routern.



4. När du väl skrivit in användarnamn och lösenord så kan det se ut på detta vis. Det kan se ut på olika sätt beroende vilken router du äger.

Jag äger en Huawei e5186 så ser min ut när jag är inne i routern.

(Se bild nedan)

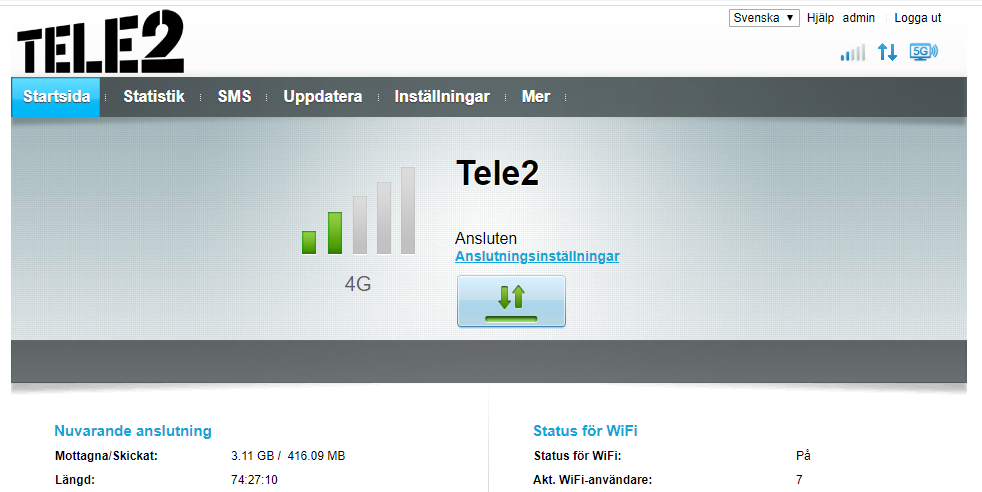

Här är en bild på före XPOL 5G antennen är installerad.

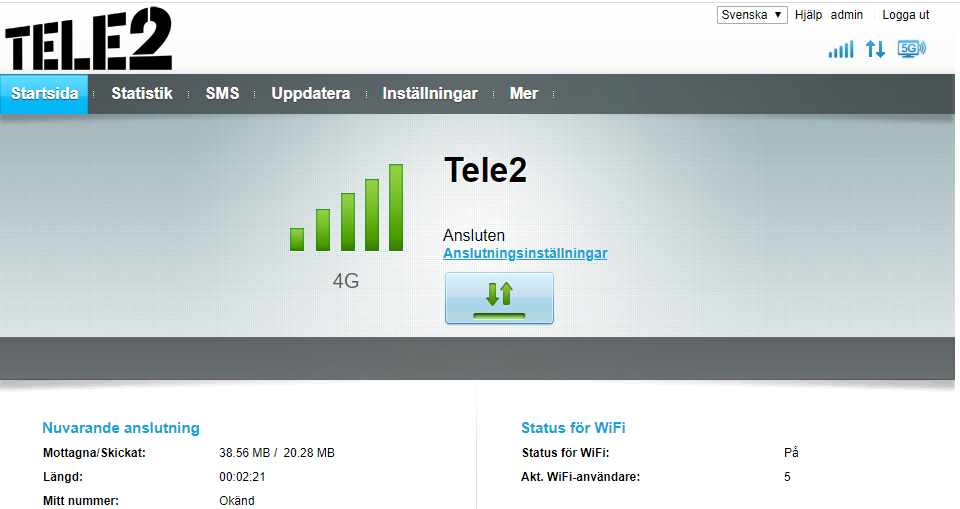

Vilken skillnad på tekning! Nu vet vi att XPOL antennen funkar och vi har en mycket bra signal.



Då tar vi en titt på Bredbanskollen säger. Det visar att vi har fått full tekning. Men hur snabbt är det egentligen.

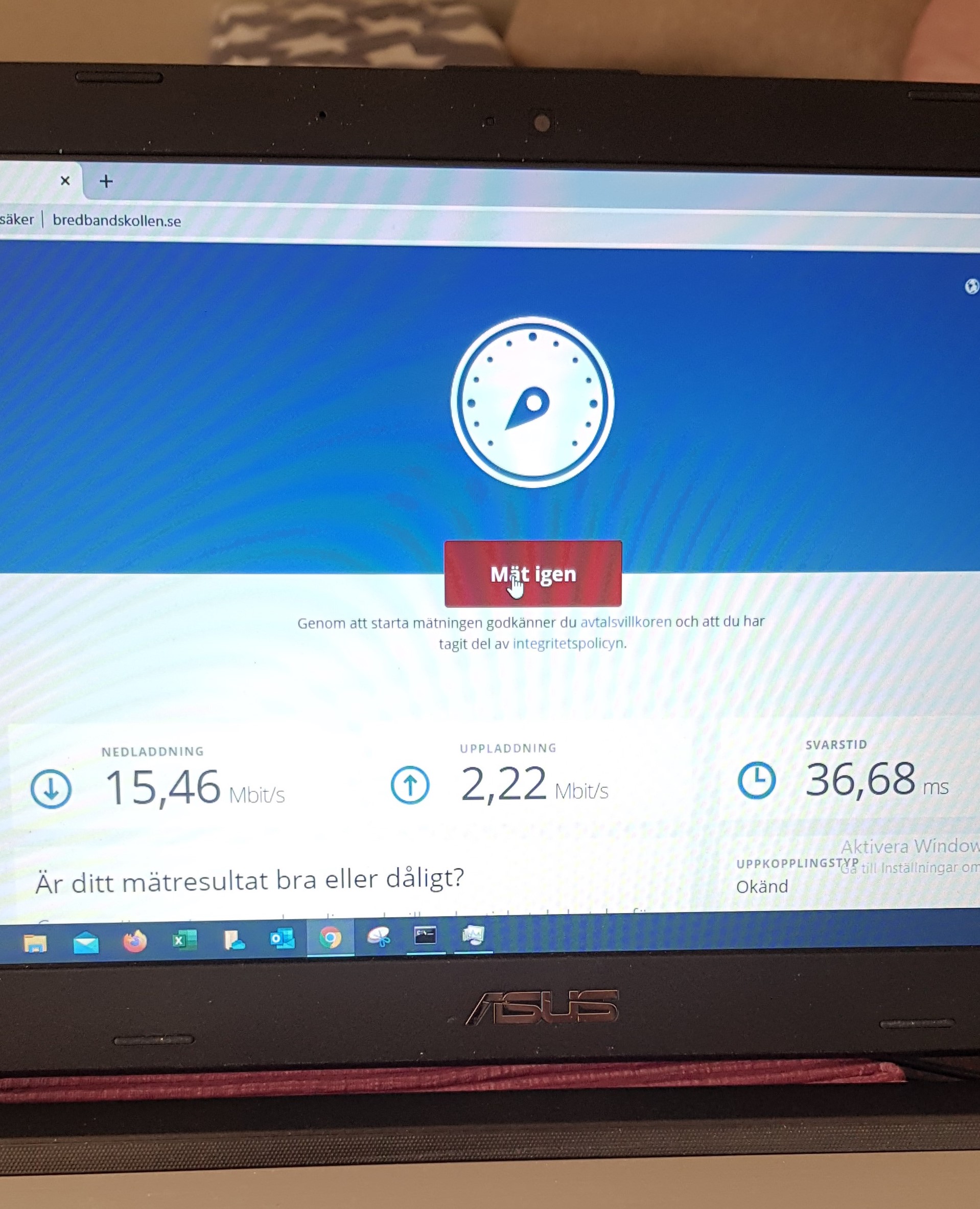

15,46 ner och 2,22 upp Det är bra bättring men jag vet att XPOL 5G antenn kan ge mycket mer om vi tar och ändrar frekvensbandet inne i routern så att vi för det bästa frekvensbandet hela tiden. Då inte routern väljer det själv.



6. Tryck följande siffror. 1. inställningar, 2 nätverksanslutning, 3 nätverksinställningar, 4 nätverk och där väljer du nu en frekvens och trycker verkställ. Kör där efter bredbandskollen. Jag rekommenderar att testa alla frekvenser för att se vilket som är bäst. 5 håller du på med muspekaren över staplarna så ser du vilken MHz du har just nu. 6 sist glöm inte att trycka på (verkställ) för att spara inställningarna du har gjort.



För mig så var 900Mhz det bästa frekvensbandet för mig.  Då gör vi ett test igen på bredbandskollen och kollar vad jag får för hastighet nu.

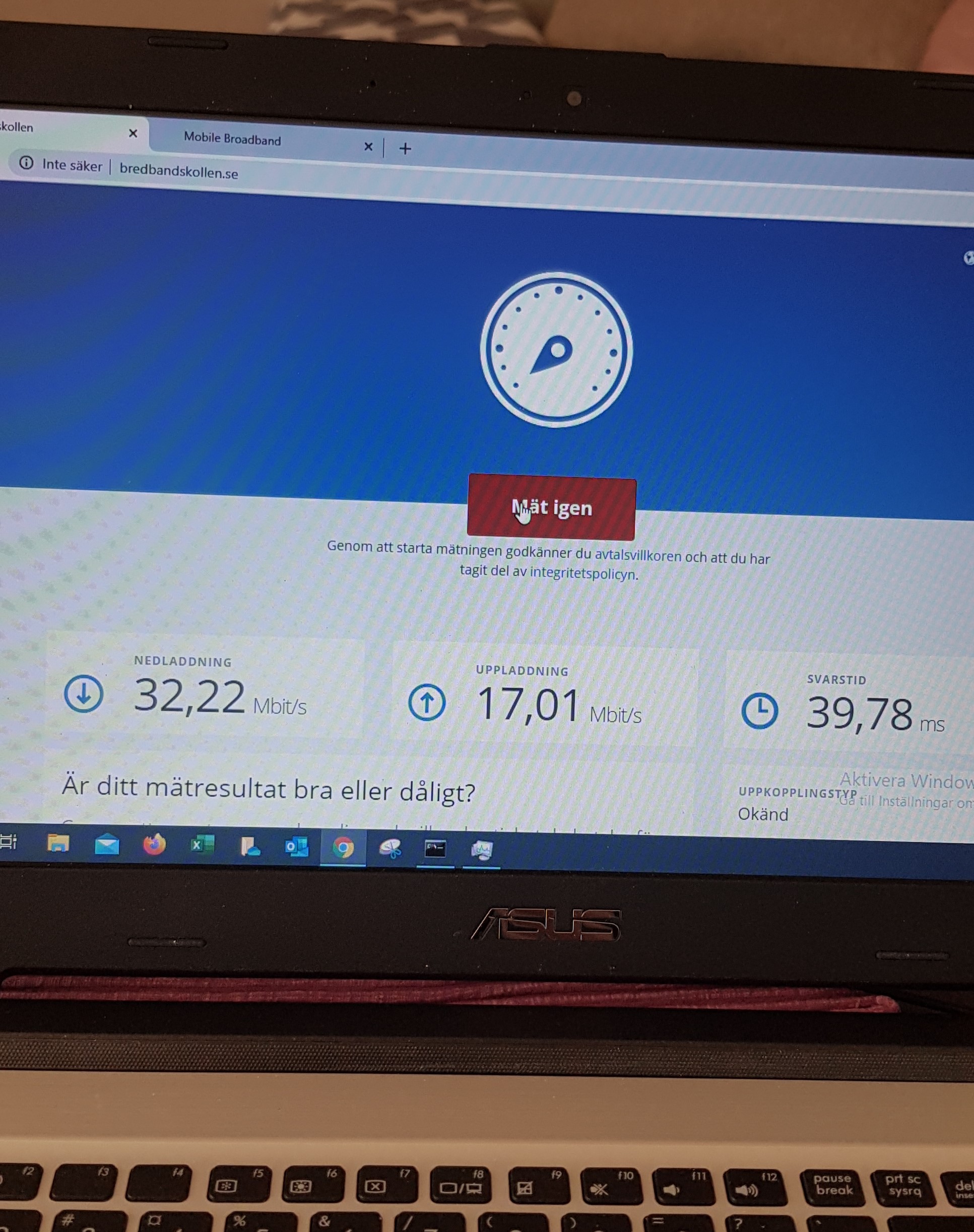

WOW! Vilken skillnad bara att byta frekvensband i routern. När du skaffar en XPOL 5G antenn och gör dessa tre sakerna så kommer du inte bli miss nöjd.




1. Rekommenderar att inte över skrida 10 meter antennkabel. För att går du över 10 meter antennkabel så kan det börja svaja och inte bli lika bra. Ju kortare antennkabel du har desto bättre är det.

2. Sätt XPOL antennen på taket nocken eller skorstenen högt upp alltså. Rikta antenn mot basstationen och kör bredbandskollen i mellan åt. För att få den bästa riktningen på antenn.

3. Gå in i routern och ändra frekvensbandet till den som passar dig bäst och kör bredbandskollen och kolla vilken som levererar bäst hastighet.

Gör du på detta sätt så kommer du märka en mycket stor skillnad på ditt bredband.

Lycka till med installationen.
