Eclog riktantenn för 3G/4G 8dBi SMA 5m kabel

Eclog riktantenn för 3G/4G med 8dBi förstärkning och 5m SMA-kabel Passar alla 3G/4G frekvenser som finns i bruk i Sverige idag. Denna riktantenn fungerar bra såväl ensam som i en par-konfiguration.  Kan med fördel monteras i par, för MiMo-konfiguration +45 grader/ -4... läs mer
Artikelnummer: ECLOG
Lagersaldo: 5st
Redo för omgående leverans.

495 kr
Mängdrabatt Styckpris inkl.moms Du sparar
2 st eller flera 446 kr 98:-

Eclog riktantenn för 3G/4G med 8dBi förstärkning och 5m SMA-kabel

Passar alla 3G/4G frekvenser som finns i bruk i Sverige idag. Denna riktantenn fungerar bra såväl ensam som i en par-konfiguration.
Kan med fördel monteras i par, för MiMo-konfiguration +45 grader/ -45 graders vinkel.

Antennen är gjord för utomhusbruk och är DC-jordad.

Ingen adapter behövs till Huawei B593, E5172, D-Link DWR923/DWR-921, ZTE MF28G, routrar med SMA-kontakt
Adapter 5170 behövs till Huawei E398, E392, E589, E5776, ZTE MF28G
Adapter 5121 behövs till Huawei E3276, E3272, E3372

Passar till B593, E5172, D-Link DWR923/DWR-921, ZTE MF28G,
E398, E392, E589, E5776, ZTE MF28G (med adapter)
E3276, E3272 (med adapter)

Listan kan göras lång, men här listas de vanligast förekommande produkterna. Är du det minsta osäker, kontakta oss så hjälper vi till rätta med ev behov av adapter eller dylikt.

Montering

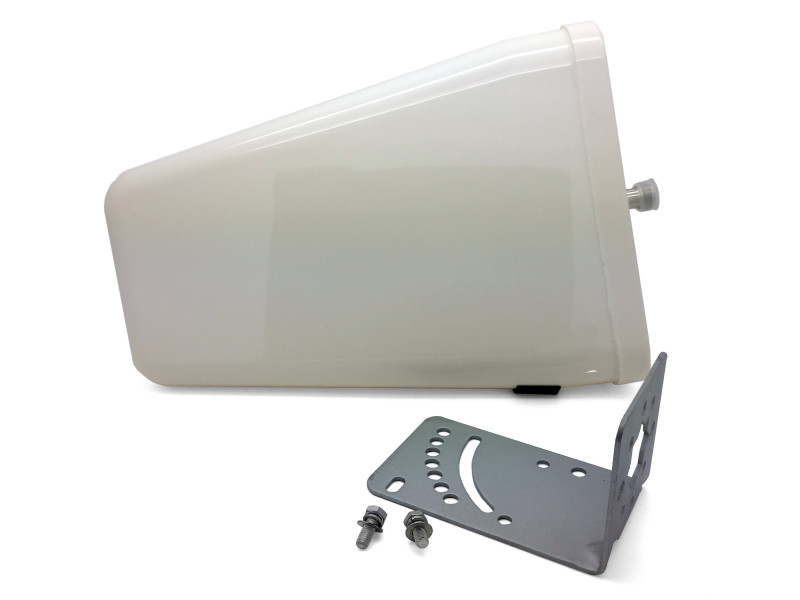

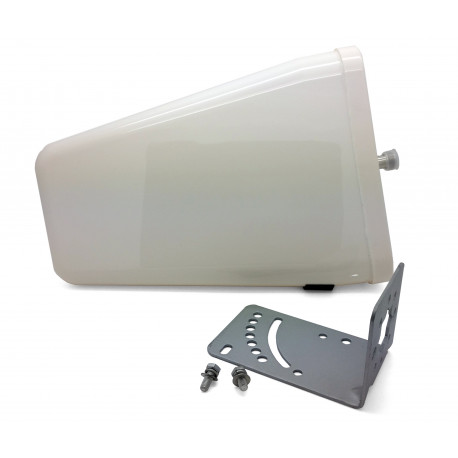

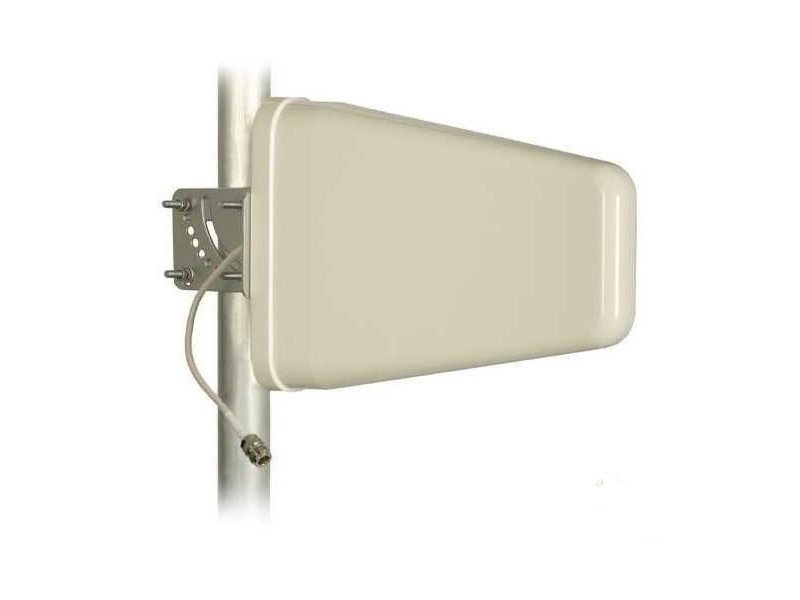

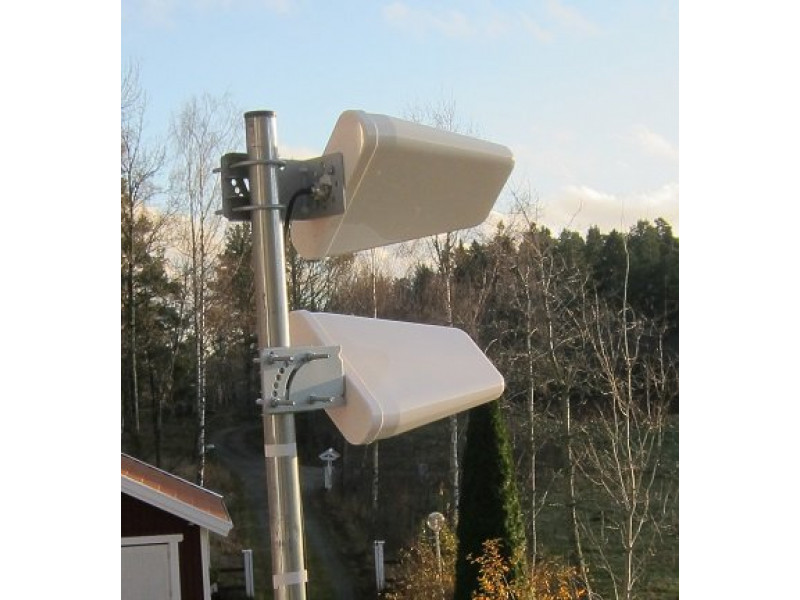

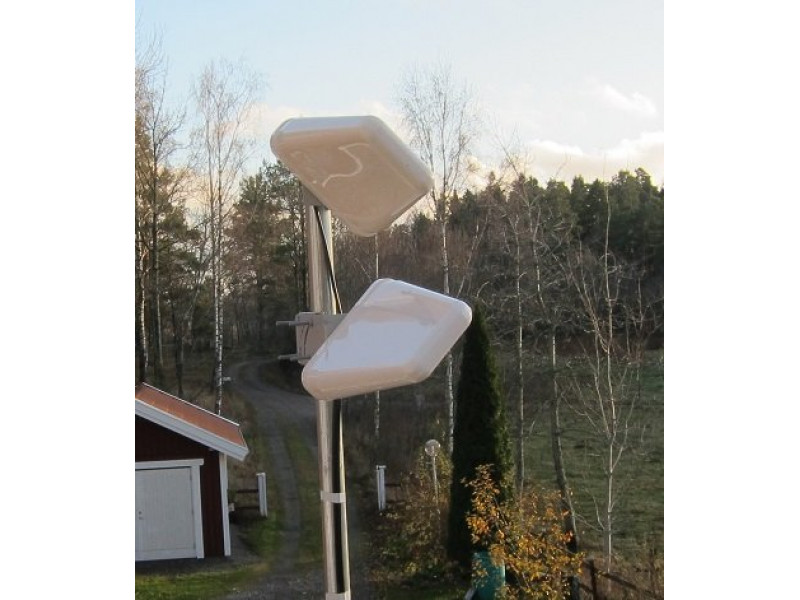

Levereras med monteringsfäste som möjliggör montering i tex 90 graders vinkel mot varandra i en konfiguration om 2 antenner vilket är väldigt bra för mimo-mottagning. Går även att montera ena +45 grader och andra -45 grader. Notera att detta endast är en antenn, för mimo-mottagning behöver du 2st antenner. Montera då antennerna med 50-70cm avstånd ifrån varandra och med fördel i 45 graders vinkel mot varandra.

Skriv ut produktsidan

Förstärkning vid olika frekvenser:

800-900 MHz banden  förstärkning 8dBi (landsbygdsnätet 4G)
1710MHz förstärkning ca 10dBi (GSM)
2170MHz förstärkning ca 7dBi (3G)
2600MHz förstärkning ca 7dBi (stadsnätet 4G)

DC-jordad

Frekvensområde 800-960 MHz / 1710-2800 MHz
Polarisation Verikal, Linjär
Horisontalstrålning 90 grader
Vertikalstrålning 50 grader
Förstärkning 8dBi (900MHz)
VSWR <1.4:1
Impedans 50 Ohm
Kabel / Anslutningar N-hane på antenn 5m kabel med N-hona till SMA-Hane följer med
Storlek 330x210x60
Vikt 0.8 kg utan kabel

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
