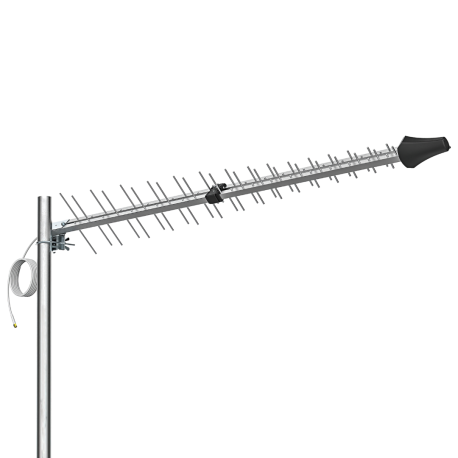

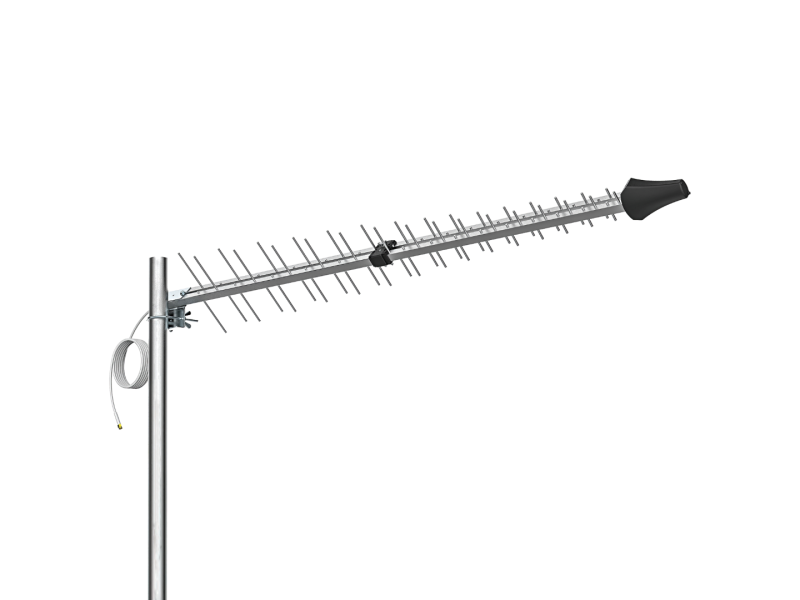

Televes Riktantenn 15dBi, 700-5000 MHz (GSM/2G/3G/4G/5G)

Artikelnummer: PRO-5500-5G
Lagersaldo: 3st - Passa på

Datablad

PRO-5500-5G är en SISO-antenn, alltså krävs det två stycken för att skapa MIMO setup Det nya tillskottet från Televes PRO-5500-5G är en 50 Ohms logperiodisk Yagi-antenn med en maximal uteffekt på 100W och är utformad för användningsområden som långdistansmottagni... läs mer

1 290 kr

Lägg till i önskelistan

Mängdrabatt	Styckpris Incl Tax	Du sparar
2 st eller flera	1 187 kr	206:-

PRO-5500-5G är en SISO-antenn, alltså krävs det två stycken för att skapa MIMO setup

Det nya tillskottet från Televes PRO-5500-5G är en 50 Ohms logperiodisk Yagi-antenn med en maximal uteffekt på 100W och är utformad för användningsområden som långdistansmottagning/sändning av 698-960/1710-2700/3300-3800/4800-500 MHz-signaler. Antennens längd och konstruktion med dubbla Yagi-antenner ger stora fördelar i form av en hög och linjär förstärkning på upp till 15 dBi.

PRO-5500-5G kan monteras på rör eller standard väggfäste med en diameter på 30-53mm och anslutning görs genom en fastmonterad 7.5 meter lågförlustskabel av typen LMR-200 som har kontakten SMA-Hane.

Teknisk Specifikation
Frequency Range (MHz)	698-960/1710-2700/ 3300-3800/4800-5000
VSWR	<3
Input lmpedance (Ω)	50
Gain (dBi)	12-15
Polarization	Vertical or Horizontal
Horizontal Beam Width	50°±8/45±8/35±5/28±3
Vertical Beam Width	40°±5/35±5/35±3/20±3
Max. Power (W)	100
Connector Type	SMA-Male
Lightning Protection	DC Ground
Dimension (mm)	1240x220x55
Weight	1.03 kg
Cable	7.5 m
Diameter of Mounting Pole	30-53 mm
Working Temperature (°C)	–40 to +60

Teknisk Specifikation
Frequency Range (MHz)	698-960/1710-2700/ 3300-3800/4800-5000
VSWR	<3
Input lmpedance (Ω)	50
Gain (dBi)	12-15
Polarization	Vertical or Horizontal
Horizontal Beam Width	50°±8/45±8/35±5/28±3
Vertical Beam Width	40°±5/35±5/35±3/20±3
Max. Power (W)	100
Connector Type	SMA-Male
Lightning Protection	DC Ground
Dimension (mm)	1240x220x55
Weight	1.03 kg
Cable	7.5 m
Diameter of Mounting Pole	30-53 mm
Working Temperature (°C)	–40 to +60

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.
