Anslutningskabel OBD-II till DB9 (RS232)

Anslutningskabel med OBD2 kontakt i ena änden och DB9 RS232 kontakt i andra änden. Endast en anslutningskabel, innehåller ej converter för att kunna ansluta till en PC tex. Används tillsammans med annan utrustning.  Längd: 150cm Pin Description OBDII ... läs mer
Artikelnummer: 03-145
Leveranstid: 5-15 dagar
199 kr

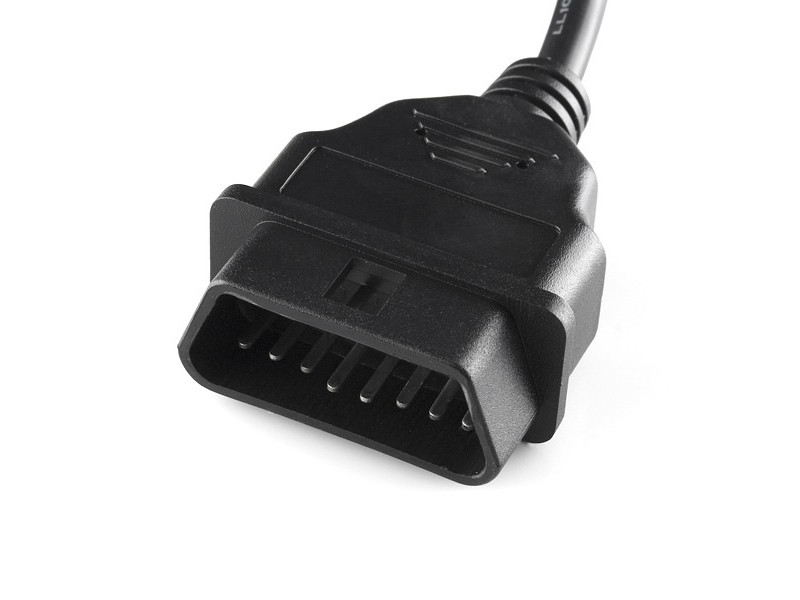

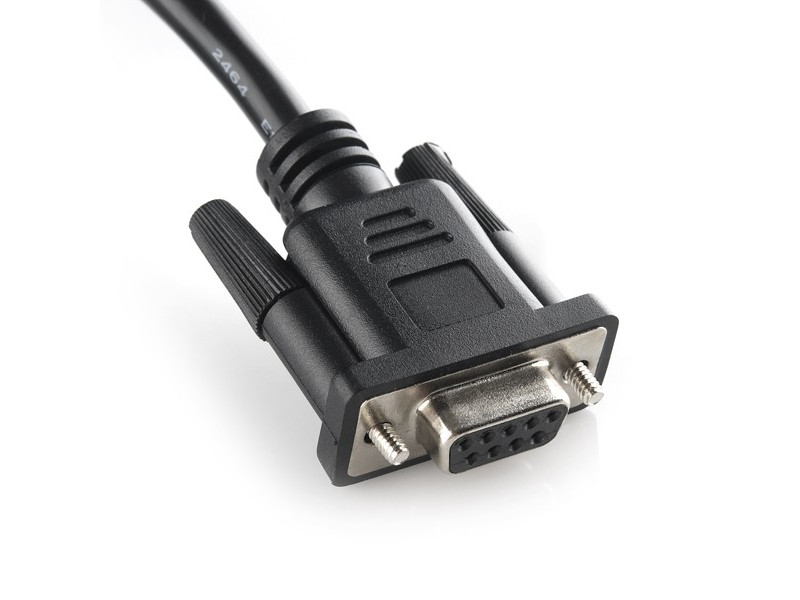

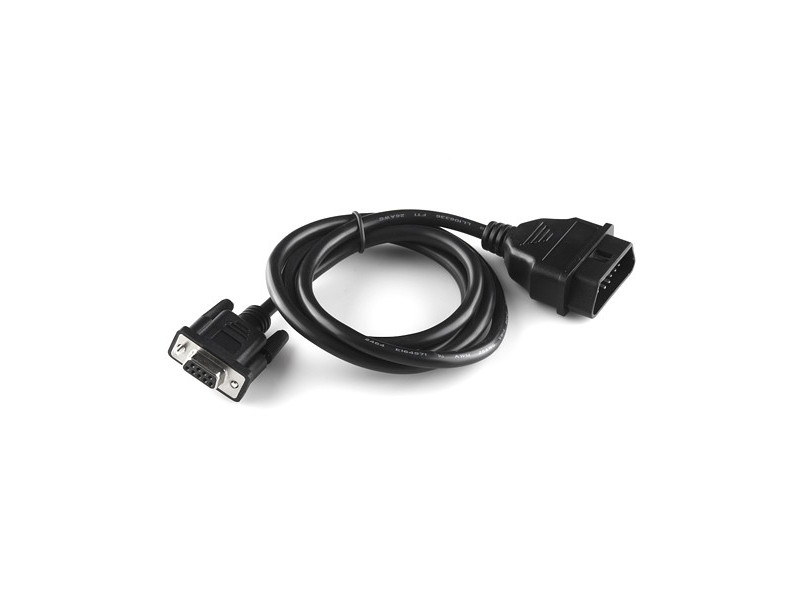

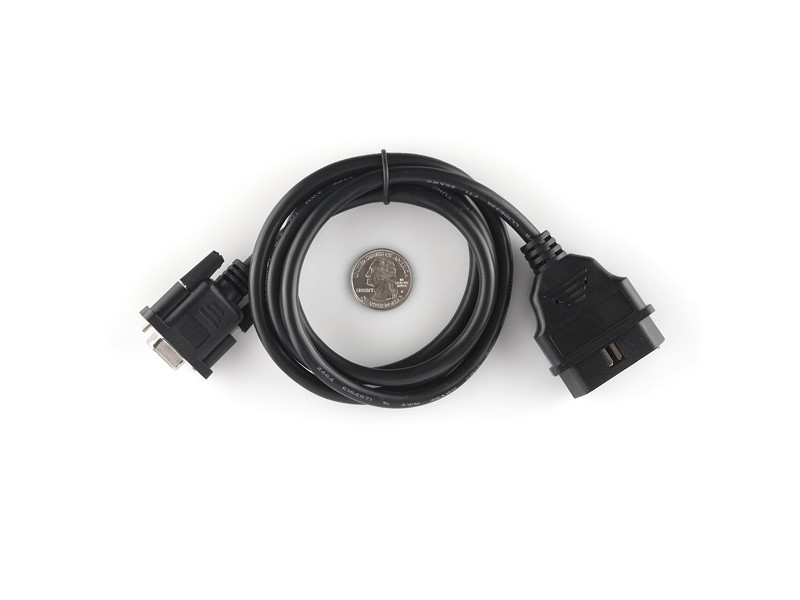

Anslutningskabel med OBD2 kontakt i ena änden och DB9 RS232 kontakt i andra änden. Endast en anslutningskabel, innehåller ej converter för att kunna ansluta till en PC tex. Används tillsammans med annan utrustning.

Längd: 150cm

Pin Description OBDII DB9
J1850 BUS+ 2 7
Chassis Ground 4 2
Signal Ground 5 1
CAN High J-2284 6 3
ISO 9141-2 K Line 7 4
J1850 BUS- 10 6
CAN Low J-2284 14 5
ISO 9141-2 L Line 15 8
Battery Power 16 9
