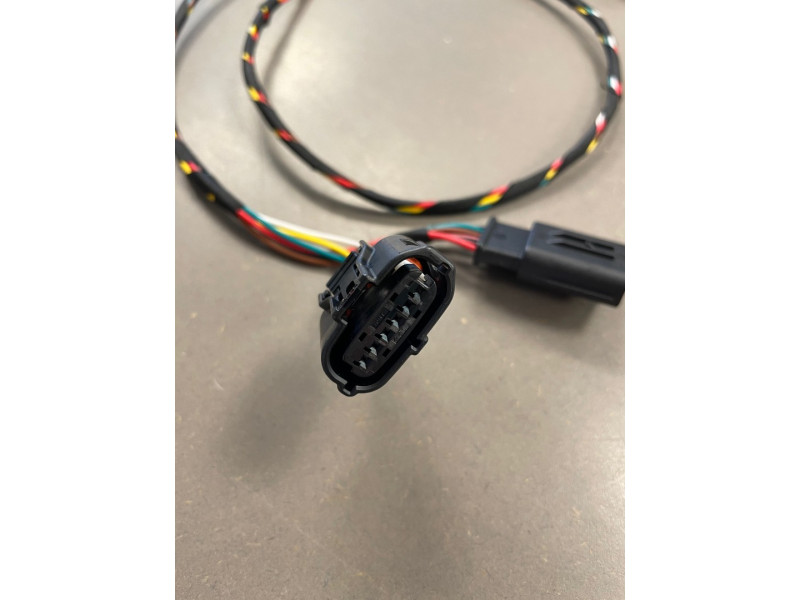

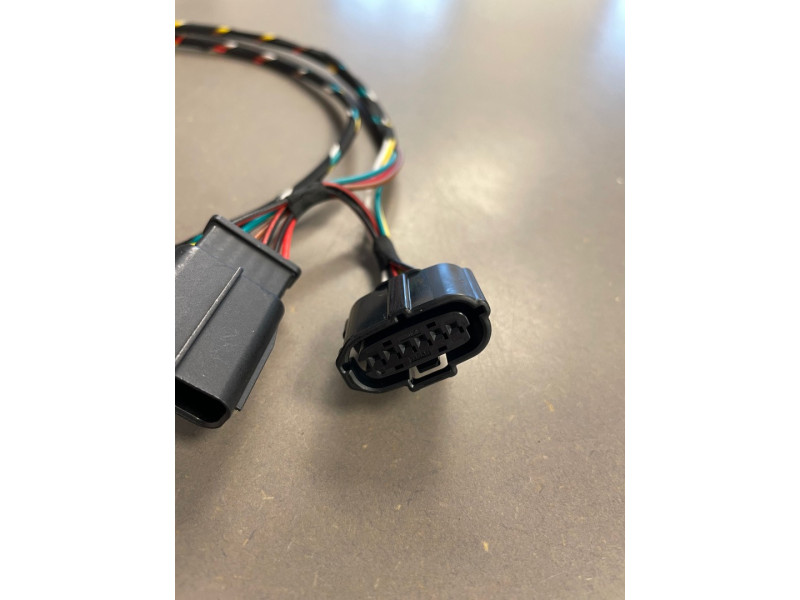

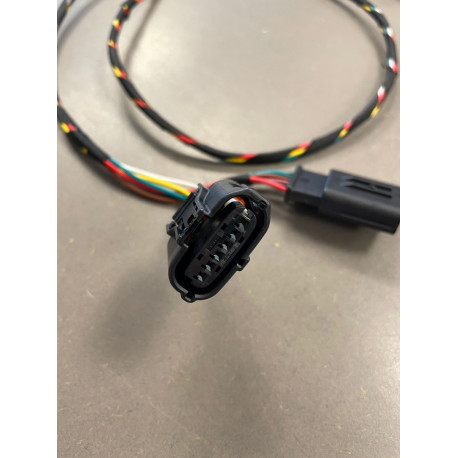

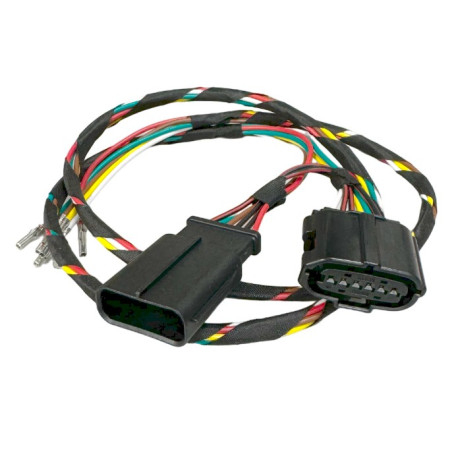

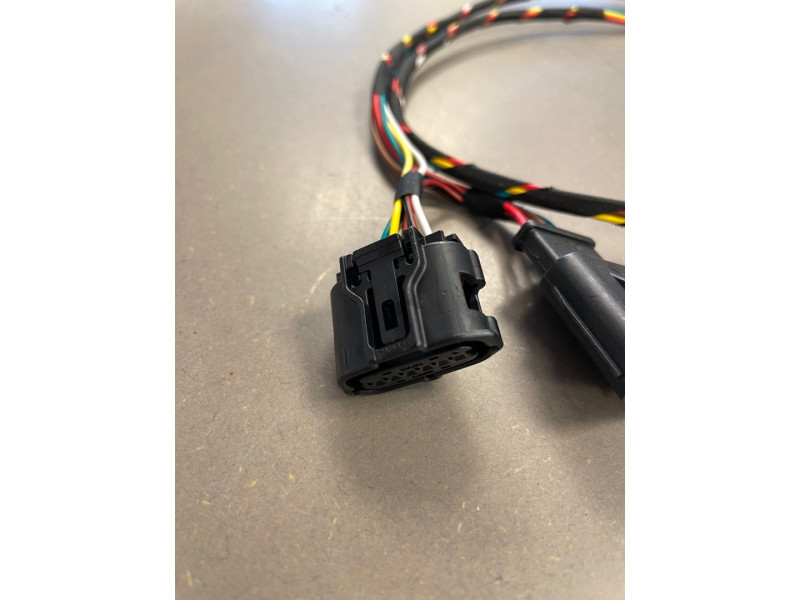

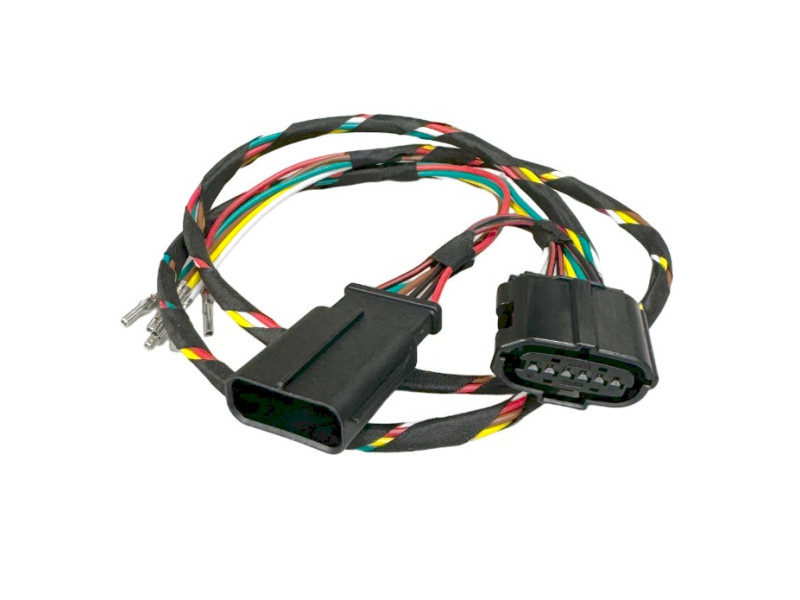

Kabelsats till gaspedalen Toyota, Isuzu D-Max, Subaru m.fl.

Kablar med passande kontakter för inkoppling till gaspedalen i Toyota, Isuzu D-Max, Subaru m.fl. Passar både gaspedalstyrning 03-170 och H-CAN 03-140. Kan passa flera bilar, kolla om kontakten överensstämmer med kontakten i din bil. Anslutning APP-Sensor V1 ... läs mer

Artikelnummer: 03-177
Lagersaldo: 52st

390 kr

Lägg till i önskelistan

Kablar med passande kontakter för inkoppling till gaspedalen i Toyota, Isuzu D-Max, Subaru m.fl. Passar både gaspedalstyrning 03-170 och H-CAN 03-140. Kan passa flera bilar, kolla om kontakten överensstämmer med kontakten i din bil.

Anslutning APP-Sensor V1
KABELFÄRG	ANSLUTNING	FUNKTION
GUL	J1:1	Sensor 1 in
VIT	J1:2	Sensor 2 in
BRUN	J2:2	Sensor 1 ut
RÖD	J3:1	Sensor 2 ut
GRÖN	J5:2	Jord

Anslutning APP-Sensor V2

KABELFÄRG	ANSLUTNING	FUNKTION
GUL	IN 1	Sensor 1 in
VIT	IN 2	Sensor 2 in
BRUN	UT 1	Sensor 1 ut
RÖD	UT 2	Sensor 2 ut
GRÖN	0V	Jord

Anslutning H-CAN

KABELFÄRG	ANSLUTNING	FUNKTION
GUL	IN 1	Sensor 1 in
VIT	IN 2	Sensor 2 in
BRUN	UT 1	Sensor 1 ut
RÖD	UT 2	Sensor 2 ut
GRÖN	-	Jord
