Lascar Electronics

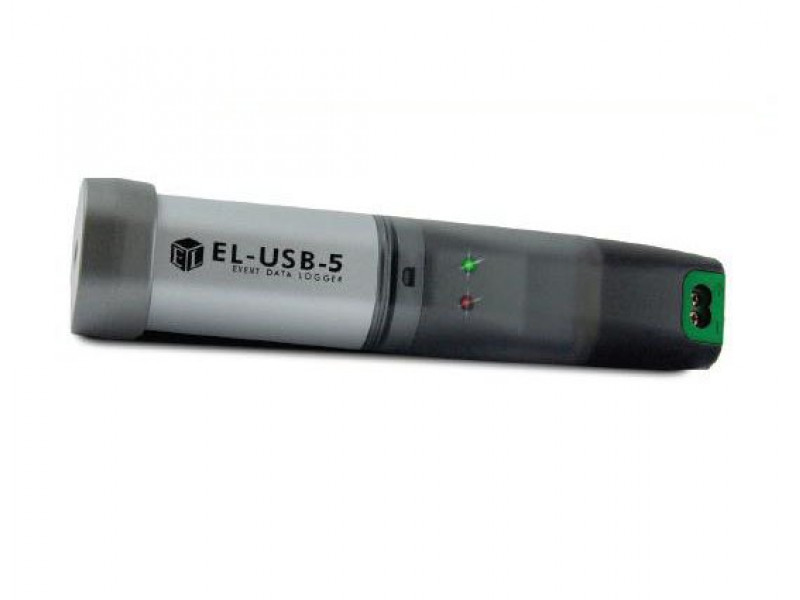

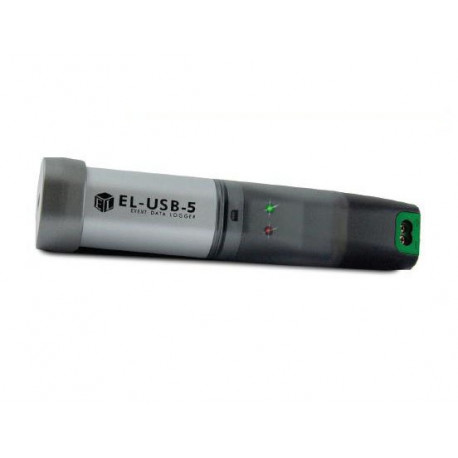

EL-USB-5 Event or State logger

Data logger för pulser(event), signalstatus(state) och pulsräkning Fungerar som en händelslogger, statusändring och pulsräknare. Loggningsfrekvens upp till 5ggr per sekund för pulser, 2 ggr per sekund för statusändringar, och 100 ggr per sekund enbart räkning. ... läs mer
Artikelnummer: EL-USB-5
Utgått ur sortimentet

Data logger för pulser(event), signalstatus(state) och pulsräkning

  • Fungerar som en händelslogger, statusändring och pulsräknare.
  • Loggningsfrekvens upp till 5ggr per sekund för pulser, 2 ggr per sekund för statusändringar, och 100 ggr per sekund enbart räkning.
  • Lagrar upp till 32510 mätningar.
  • kan hantera inspänningar upp till 24V
  • Trigg på stigande eller fallande flank.
  • Lysdiodindikering vid mätning
  • Anslutes via två st skruv-terminaler
  • USB-interface för set-up och data download.
  • Leveras med utbytbart Lithiumbatteri, Windowsprogramvara och mätsladdar

Denna fristående logger kan spela in händelser (vid händelse på ingången lagras tid och datum), signalstatusändringar (låg till hög och hög till låg nivå) och räkna händelser (räkna antalet händelser under en tidsperiod).
Upp till 32510 händelser kan lagras, och upp till 32510 tidsintervaller i räknarmod (med 65536 händelser i varje).

Händelser och signalstatusändringar kan triggas antingen av stigande flank (en spänning som går från låg till hög) eller fallande flank (en spänning som går från hög till låg). Det är också möjligt att använda voltfria kontakter. I stället för att mäta en extern signal, kan loggern detektera när ingången slutes ( ett relä eller en microswitch).

Snabb loggningshastighet tillåter pulshändelselagring av upp till 2 ggr per sekund, och signalstatusändringar upp till 5ggr per sekund.
Händelseräkning kan ske uoo till 100ggr/sek(när lysdioderna är avstängda).
Användaren kan enkelt ställa in loggern och ladda ned data från den via en dators USB-port.
Windowsprogrammet som medföljer är konstruerat för Windows 2000, XP, Vista och 7.
Data kan sedan ritas upp i grafisk form, skrivas ut eller exporteras till andra applikationer.

Dataloggern levereras komplett med mjukvara, mätsladdar med krokodilklämmor, och ett long-life lithium-batteri som räcker upp till ett års mätningar. Funktionen av loggern indikeras (valbart) av lysdioder som blinkar då en mätning görs.

Länk till datablad:  http://filarkiv.lohelectronics.se/filarkiv/EL-USB-5_datasheet.pdf

Specification Min. Typ. Max. Unit
Time between events 200     mS
Time between state changes 500     mS
Time between event counts 10     mS
Input voltage 3   28 VDC
Volt free contacts voltage 2.75   3.6 VDC
Volt free contacts current   35   uA
Timing accuracy   ±3   secs/24hr
Operating temperature range -35 (-31)   +80 (176) Cº (Fº)
½AA 3.6V battery life   1*   Year
Specification Min. Typ. Max. Unit
Time between events 200     mS
Time between state changes 500     mS
Time between event counts 10     mS
Input voltage 3   28 VDC
Volt free contacts voltage 2.75   3.6 VDC
Volt free contacts current   35   uA
Timing accuracy   ±3   secs/24hr
Operating temperature range -35 (-31)   +80 (176) Cº (Fº)
½AA 3.6V battery life   1*   Year
