Panorama antennas

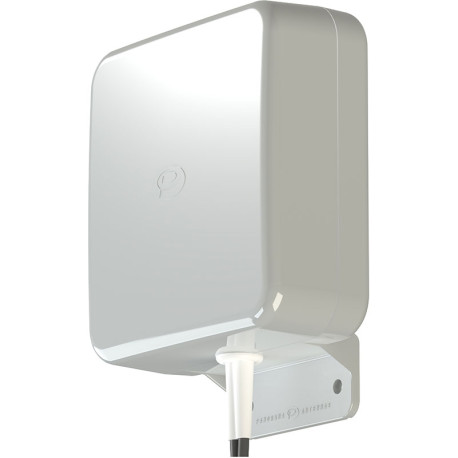

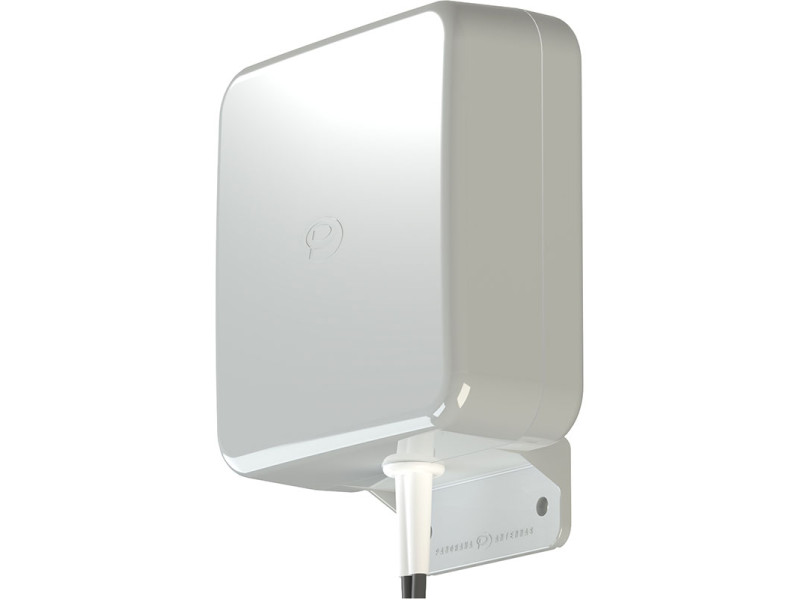

Panorama Riktantenn MIMO 4G/3G/2G 6-9 dBi 5m SMA

Ultra Wideband riktantenn byggd för 4G LTE, 3G och 2G med dubbla antennelement för både sändning och mottagning (MiMo-teknik). Förstärkning 6 dBi vid 800-960 samt 2396-2700 MHz och hela 9 dBi vid 1710-2170 MHz. 2 dBi vid 698-800 MHz. Perfekt för MiMo-teknik (4G sänder oc... läs mer
Artikelnummer: WMM8G-7-27-5SP
Utgått ur sortimentet

Ultra Wideband riktantenn byggd för 4G LTE, 3G och 2G med dubbla antennelement för både sändning och mottagning (MiMo-teknik). Förstärkning 6 dBi vid 800-960 samt 2396-2700 MHz och hela 9 dBi vid 1710-2170 MHz. 2 dBi vid 698-800 MHz.
Perfekt för MiMo-teknik (4G sänder och tar emot på flera antenner samtidigt) samt 3G diversity (1 antenn för sändning och 2 för mottagning).
Kan enkelt monteras på vägg eller maströr.
Antennen måste riktas mot önskad basstation och den bör placeras högt och fritt för bästa effekten.
Ansluts direkt med SMA-hanar till router så som D-Link DWR-923 eller Huawei B593 eller våra mer avancerade M2M-routrar från Conel, Cradlepoint eller Sierra Wireless. Kan även användas med USB-modem eller mindre routrar med hjälp av adapterkablar.

Skriv ut produktsidan

Frekvensband 698-960 MHz
1710-2700 MHz
Förstärkning 2dBi 698-800 MHz
6dBi 800-960 MHz
9dBi 1710-2170 MHz
6dBi 2396-2700 MHz
Impedans 50 Ohm
Fäste Vägg- och mastfäste
Placering In-/Utomhus
Antennsladd 2 st 5 meter HDF 195 Super Low Loss
Kabelanslutning 2 st SMA-hane
Storlek 23 x 18 x 9 cm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
