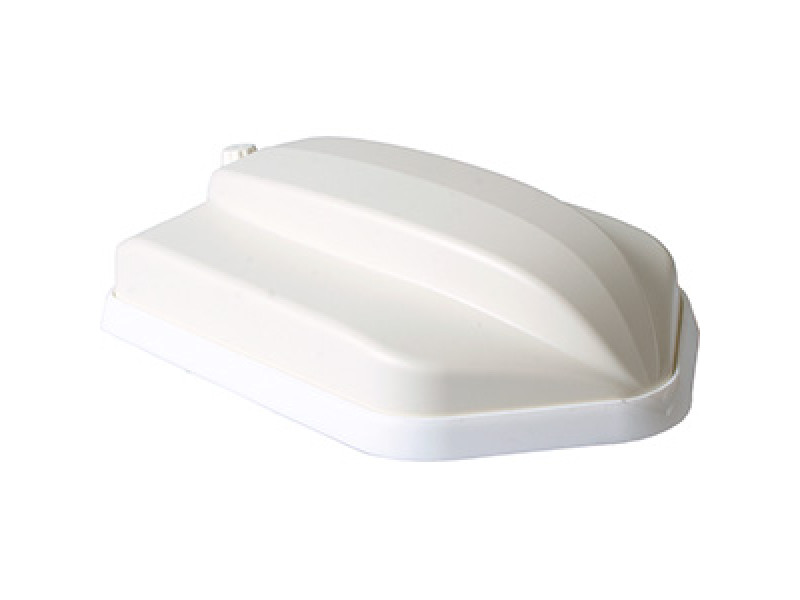

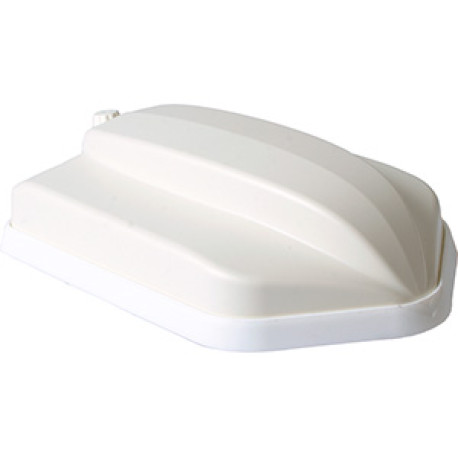

Panorama Fordon MIMO 5G + WiFi + GPS + UHF White

Artikelnummer: GPSDWS4-7-38-D24
Leveranstid: Obekräftat

Panorama GPSD[X]S4-7-38[-X24] fordonsantenn är en allt-i-ett lösning för MiMo UHF LTE, MiMo Cellular LTE, MiMo WiFi och GPS-applikationer som också kräver VHF- eller UHF-kapacitet. Panorama GPSD-serien är multifunktionsantenn med 2x2 MiMo-funktion för 4G och 5G LTE (3,6... läs mer

Fri frakt

2 649 kr

Lägg till i önskelistan

Panorama GPSD[X]S4-7-38[-X24] fordonsantenn är en allt-i-ett lösning för MiMo UHF LTE, MiMo Cellular LTE, MiMo WiFi och GPS-applikationer som också kräver VHF- eller UHF-kapacitet.

Panorama GPSD-serien är multifunktionsantenn med 2x2 MiMo-funktion för 4G och 5G LTE (3,6GHz), 2x2 UHF LTE-funktion (450-470MHz) och upp till två aktiva GPS/GNSS-antenner med 26 dB vinst LNA.

Antennen har också en M6-tapp för ett valfritt antennspröt. Dessutom finns versioner tillgängliga som inkluderar 2x2, 3x3 eller 4x4 MiMo dualband WiFi-antenner.

Produktblad PDF (engelsk)

Installationsinstruktioner PDF (engelsk)

Läs mer om 4G/LTE band och frekvenser

Läs mer om UMTS/3G band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät

Frekvensband	450-470 MHz (UHF)
	698-960 MHz (Cellular/LTE)
	1710-3800 MHz (Cellular/LTE)
Förstärkning	2 dBi, 698-960 MHz
	5 dBi på 1710-3800 MHz
Frekvensband WiFi	2400-2500 GHz
	4900-6000 GHz
Förstärkning WiFi	4dBi (2.4GHz), 6dBi (5GHz)
Frekvensband GPS	1562-1612 MHz
Förstärkning GPS	26 dB LNA

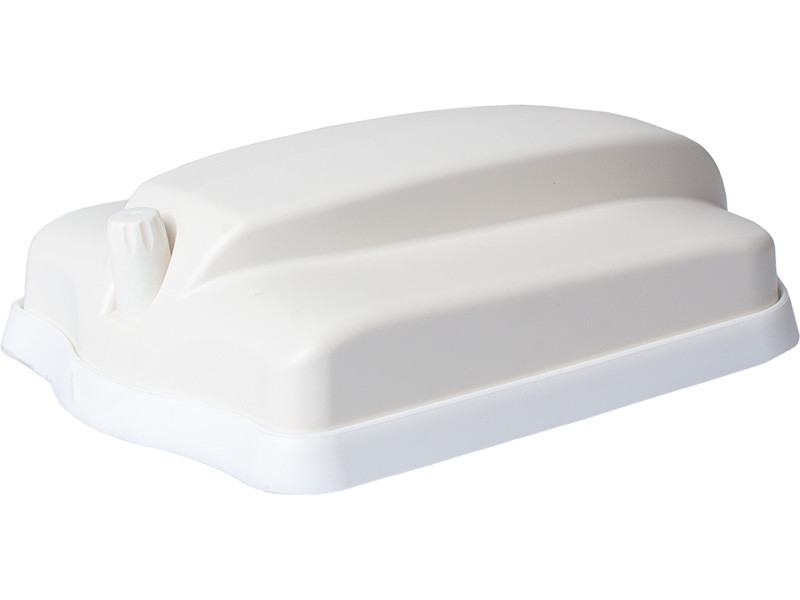

Whip	Ja, fäste M6
Anslutning	2 x SMA-hane (UHF)
	2 x SMA-hane (Cellular/LTE)
	2 x SMA-hona (WiFi)
	1 x FME-hona (GPS)
	1 x FME-hane (Whip)
Kabellängd	30 cm
Jordplan	Kräver separat jordplan

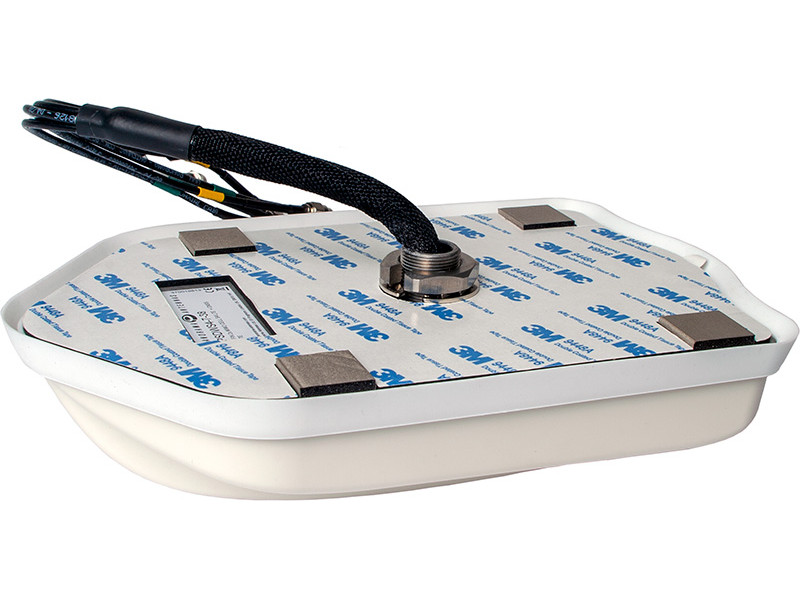

Fäste	Genomföring 18 mm i diameter
Tätning	Dubbelhäftande limplatta
IP-klassning	IP69K
Temperatur	-40°C till +80°C
Storlek	55 x 14 x 225 mm

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.
