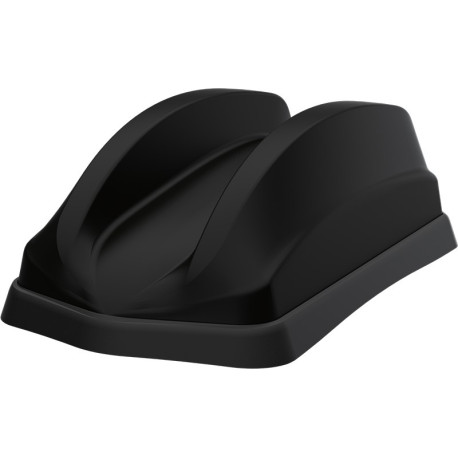

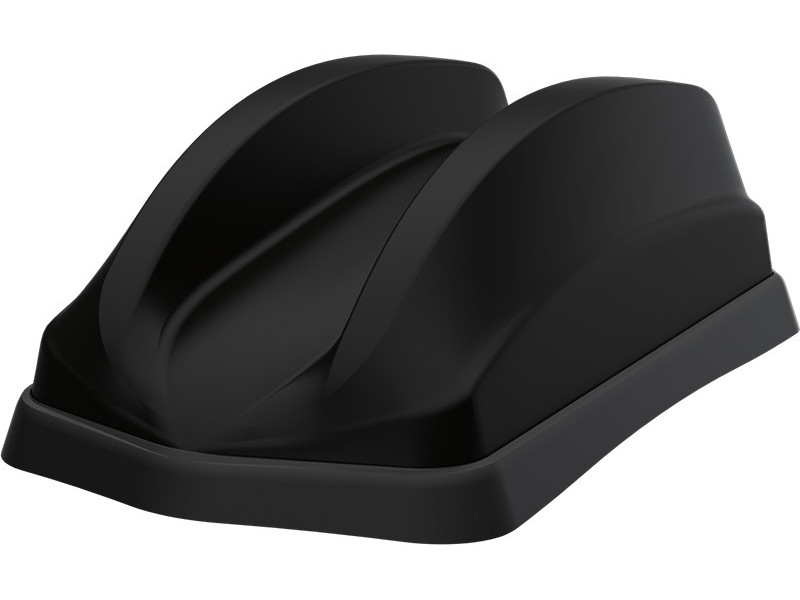

Panorama Fordons 4x4 MIMO 5G/4G 3x3 WiFi GPS Black

Artikelnummer: GPSD4-6-60-T
Leveranstid: Obekräftat
Panorama GPSD4-6-60-D är en avancerad multibands fordonsantenn med 4st inbyggda antennelement för 4x4 MiMo 5G/4G, 617-6000MHz, 3x3 WiFi, GPS och anslutning till extern sprötantenn. Med kabellängd 30 cm, anslutning SMA och FME. Antennen har utformats för att ge 4x4 4G/5... läs mer
Fri frakt
2 805 kr

Panorama GPSD4-6-60-D är en avancerad multibands fordonsantenn med 4st inbyggda antennelement för 4x4 MiMo 5G/4G, 617-6000MHz, 3x3 WiFi, GPS och anslutning till extern sprötantenn.

Med kabellängd 30 cm, anslutning SMA och FME.

Antennen har utformats för att ge 4x4 4G/5G MiMo-prestanda från 617-960/1427-6000MHz i en robust låg profil.

Den flexibla plattformen omfattar ett antal olika modeller med ett andra funktioner, inklusive GPS/GNSS och upp till 6x6 MiMo WiFi 2,4/5.0GHz samt sprötantenn för UHF/VHF och TETRA m.m.

Produktblad PDF (engelsk)

Läs mer om 4G/LTE band och frekvenser

Läs mer om UMTS/3G band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät



Frekvensband   617-960 MHz
    1427-6000 MHz
Förstärkning   5 dBi vid 617-960 MHz
    8 dBi vid 1427-4200 MHz
    9 dBi vid 4900-6000 MHz
Frekvensband WiFi   2400-2500 MHz
    4900-7200 MHz
Förstärkning WiFi   7 dBi, 2400-2500 MHz
    11 dBi, 4900-7200 MHz
GPS   GPS/GNSS
Frekvensband GPS   1562-1612 MHz
Förstärkning GPS   26dB
Anslutningar   Cell 4 x SMA-hane
    WiFi 3 x SMA-hona
    GPS 1 x FME-hona
    Whip 1 x FME-hane
Kabellängd   30 cm
Jordplan   Inbyggt
Fäste   Genomföring 18 mm i diameter
Tätning   Dubbelhäftande skumkudde
IP-klassning   IP69K
Temperatur   -40°C till +80°C
Storlek   253 x 142 x 82 mm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
