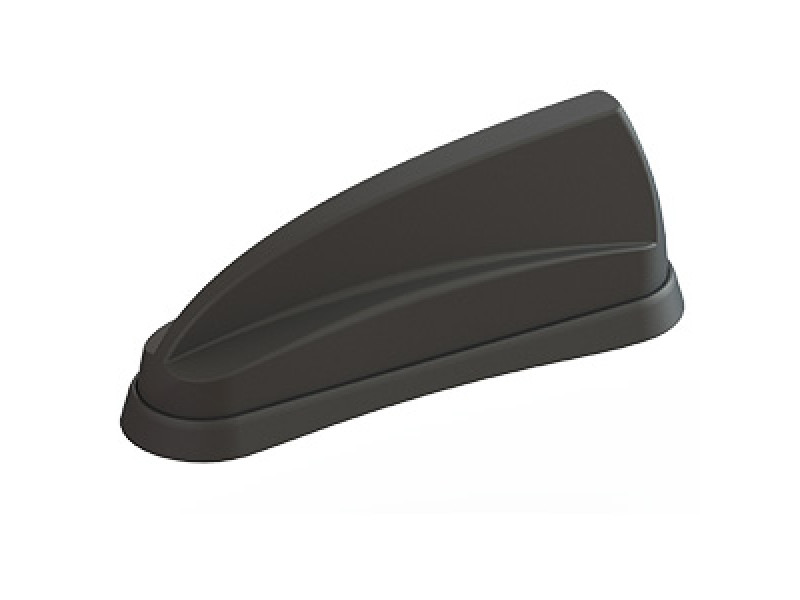

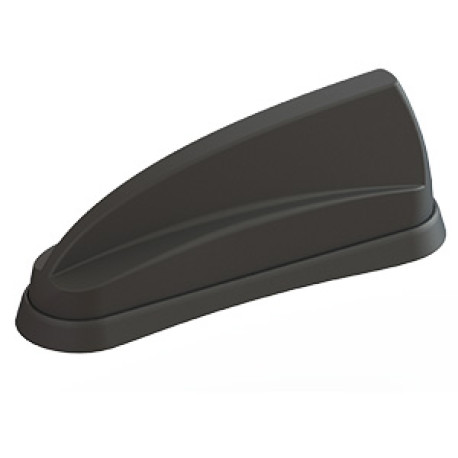

Panorama Fordonsantenn MIMO 5G + 3x3 WiFi + GPS

Artikelnummer: SHKG-6-60-TW
Leveranstid: Obekräftat
Panorama SHKG är en kompakt fordonsantenn (hajfena) som innehåller 2x2 MiMo funktion för 5G/4G/3G, 2x2 MiMo WiFi 2,4/5GHz, en aktiv antenn för GPS. Dessutom finns det ett integrerat fäste för en extern sprötantenn som kan stödja en rad av VHF, UHF eller 700/800MHz antenne... läs mer
Fri frakt
2 489 kr

Panorama SHKG är en kompakt fordonsantenn (hajfena) som innehåller 2x2 MiMo funktion för 5G/4G/3G, 2x2 MiMo WiFi 2,4/5GHz, en aktiv antenn för GPS. Dessutom finns det ett integrerat fäste för en extern sprötantenn som kan stödja en rad av VHF, UHF eller 700/800MHz antenner.

Denna modell stöder även 3x3 MiMo WiFi för 2,4/5GHz.

SHKG är designad för flera antennfunktioner samtidigt som den är diskret. Lämpliga användningsområden är inom säkerhet, transport och industriella tillämpningar. Den är kostnadseffektiv och robust då den kräver endast ett hål för montering. Man ökar andrahandsvärdet, minskar installationstiden och sänker kostnaden.

Produktblad PDF (engelsk)

Installationsmanual PDF (engelsk)



Mönster Rundstrålande
Placering Fordon/Utomhus
Frekvensband 617-960 MHz
  1710-6000 MHz
Förstärkning 5dBi (617-960MHz)
  8dBi (1710-3800MHz)
  9dBi (4900-6000MHz)
Frekvensband WiFi 2300-2500 GHz
  4900-7100 GHz
Förstärkning WiFi 5dBi (2396-2485MHz)
  11dBi (4900-7200MHz)
Frekvensband GPS 1562-1612 MHz
Förstärkning GPS 26dB
GPS GPS/GNSS/Galileo/Beidou
Impedans 50 Ohm
Kabelanslutning 2x SMA-hane, 5G/4G/3G
  3x SMA-hona, WLAN WiFi
  1x FME-hona, GPS
Kabellängd 30 cm
Kabel RG174
Fäste Genomgående gänga M19, längd 15 mm
IP-klassning IP66
Temperatur -40/+80°C
Storlek 243 x 90 x 63 mm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
