Panorama antennas

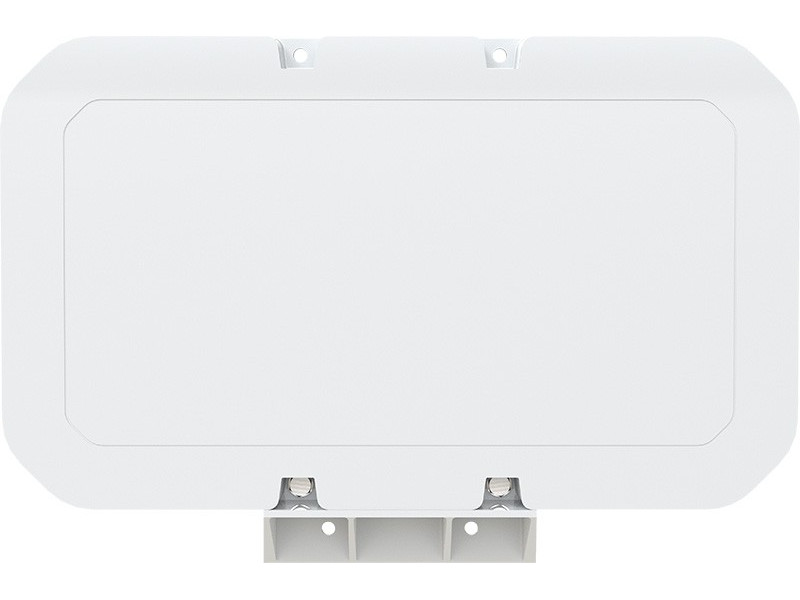

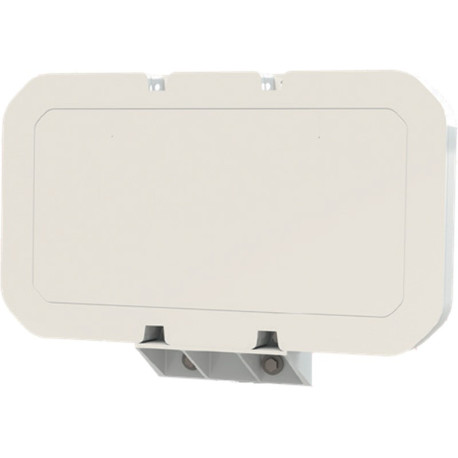

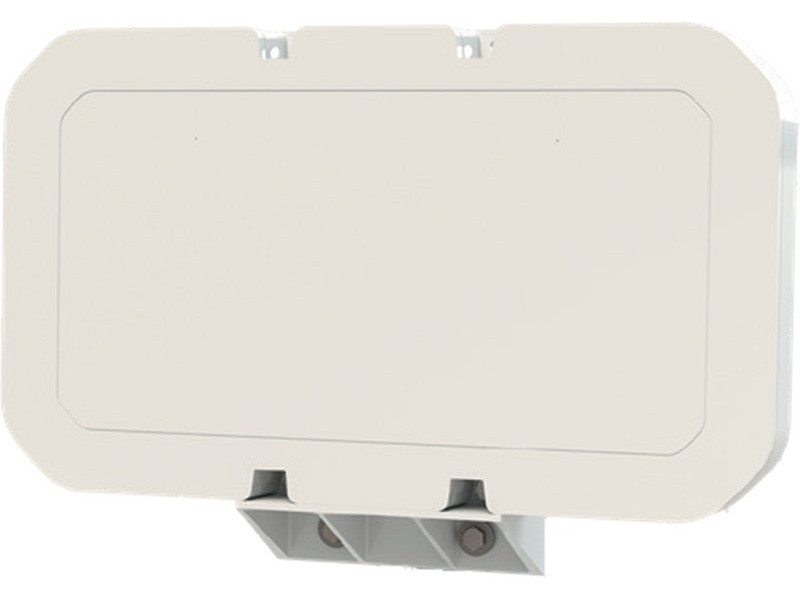

Panorama Rundstrålande 5G LTE 4x4 MIMO 7dBi

Artikelnummer: DWMM4-6-60-5SP
Leveranstid: Levereras inom 24-72h
Panorama DWMM4[G]-6-60-antennen ger 4x4 MiMo-lösning för globala 4G/5G-nätverk från 617-6000MHz. Antennen omfattar fyra separat matade ultrabredbandselement och lämpar sig för ett stort antal applikationer. Bifogat monteringsmaterial möjliggör enkel vägg- och mastmont... läs mer
Fri frakt
2 849 kr

Panorama DWMM4[G]-6-60-antennen ger 4x4 MiMo-lösning för globala 4G/5G-nätverk från 617-6000MHz. Antennen omfattar fyra separat matade ultrabredbandselement och lämpar sig för ett stort antal applikationer.

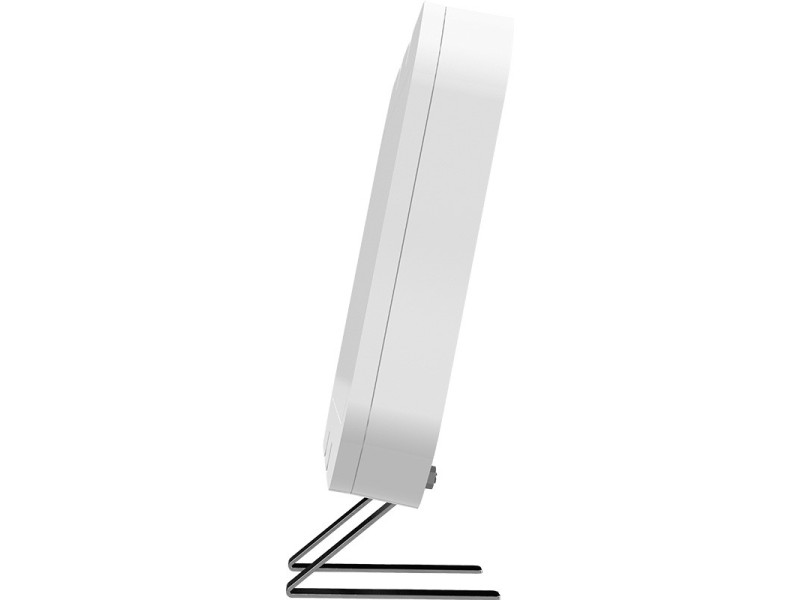

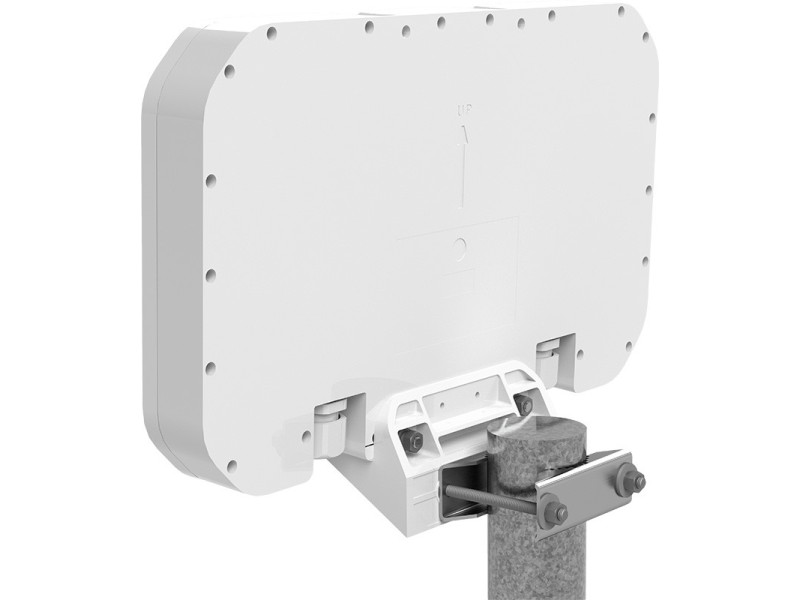

Bifogat monteringsmaterial möjliggör enkel vägg- och mastmontering. Den kan också monteras direkt på icke-ledande paneler och innerväggar eller på ett skrivbord med hjälp av medföljande monteringsfötter.

Det rundstrålande strålningsmönstret möjliggör enkel placering av utan krav på riktning.

Finns också som modell med integrerad GPS/GNSS modul.

Teknisk specifikation
Frekvensband 617-960 MHz
1427-6000 MHz
Förstärkning 3,5 dBi på 617-960 MHz
5 dBi på 1427-2700 MHz
6 dBi på 3400-4200 MHz
7 dBi på 4900-6000 MHz
Polarisation +/- 45deg
Impedans 50 Ohm
Max uteffekt 10W
Fäste Väggfäste
Mastfäste
Bordsstativ
Placering Inomhus eller utomhus
Antennsladd 4 st 5 meter ultra-low loss CS32
Kabelanslutning 4 st SMA-hane

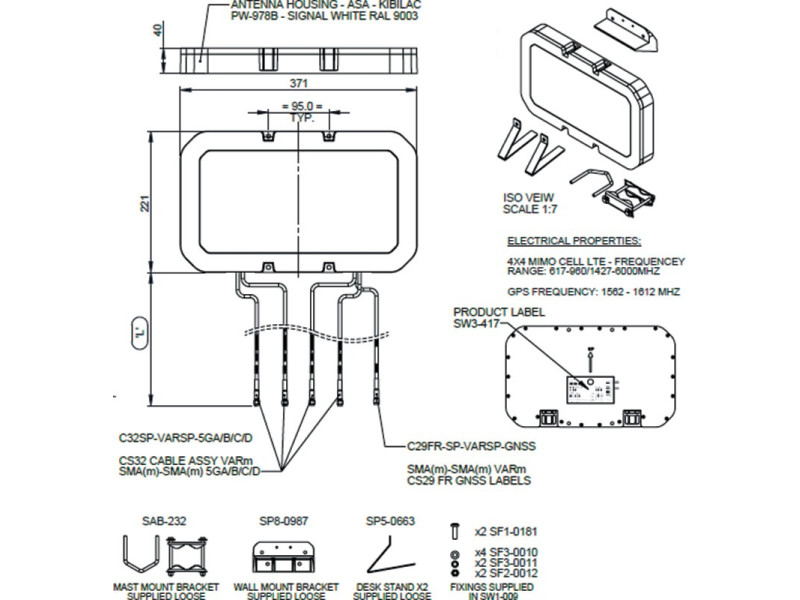

Storlek 371 x 221 x 40 mm
IP Klassning IP66
Temperatur -40 till +85 grader
Vindtålighet 160 km/h
Teknisk specifikation
Frekvensband 617-960 MHz
1427-6000 MHz
Förstärkning 3,5 dBi på 617-960 MHz
5 dBi på 1427-2700 MHz
6 dBi på 3400-4200 MHz
7 dBi på 4900-6000 MHz
Polarisation +/- 45deg
Impedans 50 Ohm
Max uteffekt 10W
Fäste Väggfäste
Mastfäste
Bordsstativ
Placering Inomhus eller utomhus
Antennsladd 4 st 5 meter ultra-low loss CS32
Kabelanslutning 4 st SMA-hane
Storlek 371 x 221 x 40 mm
IP Klassning IP66
Temperatur -40 till +85 grader
Vindtålighet 160 km/h

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
