Poynting

Poynting MIMO-3 5G 4x4 LTE GPS

Artikelnummer: A-MIMO-0003-V2-14
Leveranstid: Levereras inom 24-72h
Datablad

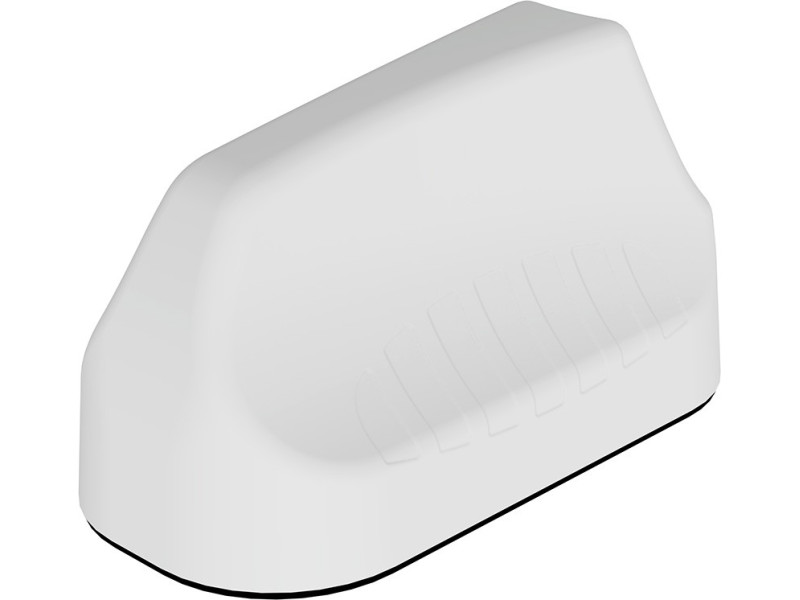

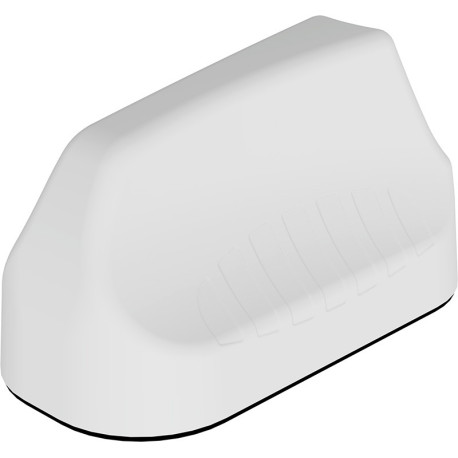

Poynting MIMO-3-15 är en 5-i-1 högpresterande multifrekvensantenn i ett enda hölje som ger fyra cellulära och en GPS-antenn. De fyra cellulära MIMO-antennerna (2G/3G/4G och 5G) täcker 410-3800 MHz-band, liksom det nya LTE- och 5G-spektrumet för 450 MHz och 3,5 GHz CBRS-ban... läs mer
Fri frakt
3 499 kr

Poynting MIMO-3-15 är en 5-i-1 högpresterande multifrekvensantenn i ett enda hölje som ger fyra cellulära och en GPS-antenn. De fyra cellulära MIMO-antennerna (2G/3G/4G och 5G) täcker 410-3800 MHz-band, liksom det nya LTE- och 5G-spektrumet för 450 MHz och 3,5 GHz CBRS-band.

Antennens prestanda gör att den kan användas till olika operatörer och tekniker samt är redo för framtida mobilteknik upp till 3,8 GHz för 5G-applikationer. Den femte antennen är ett högpresterande aktivt GPS/GLONASS-system.

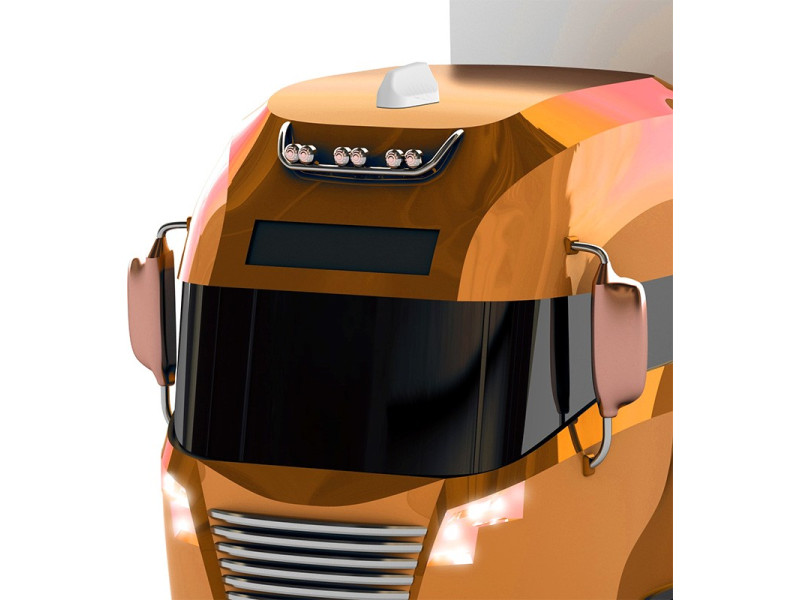

Huvudapplikationerna är för marina och kommersiella/industriella fordon och andra M2M IoT-system.

MIMO-3 fungerar ned till -40 grader, är klassificerad IP68 och fordons-certifierad med E-Mark E1.

Frekvensband 410-470 MHz
617-960 MHz
1427-1517 MHz
1710-2700 MHz
3400-3800 MHz
Förstärkning 1 dBi vid 410-470 MHz
2.2 dBi vid 617-960 MHz
4.2 dBi vid 1427-1517 MHz
6.2 dBi vid 1710-2700 MHz
4.8 dBi vid 3400-3800 MHz
Max 5,8 dBi
Frekvensband GPS 1575.42-1600MHz
Förstärkning GPS 21+/-2dBi
Impedans 50 Ohm

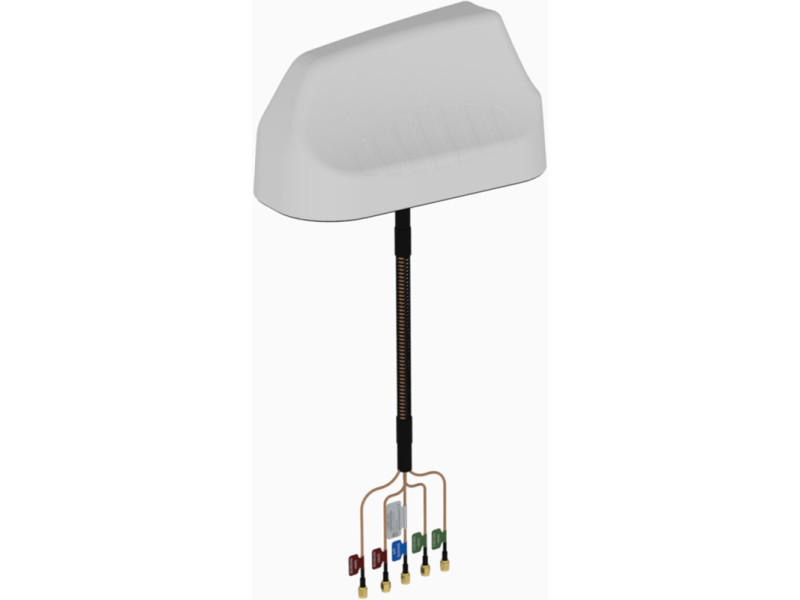

Kabelanslutning Cellular 4st SMA-hane
GPS 1st SMA-hane
Kabelläng 2 meter

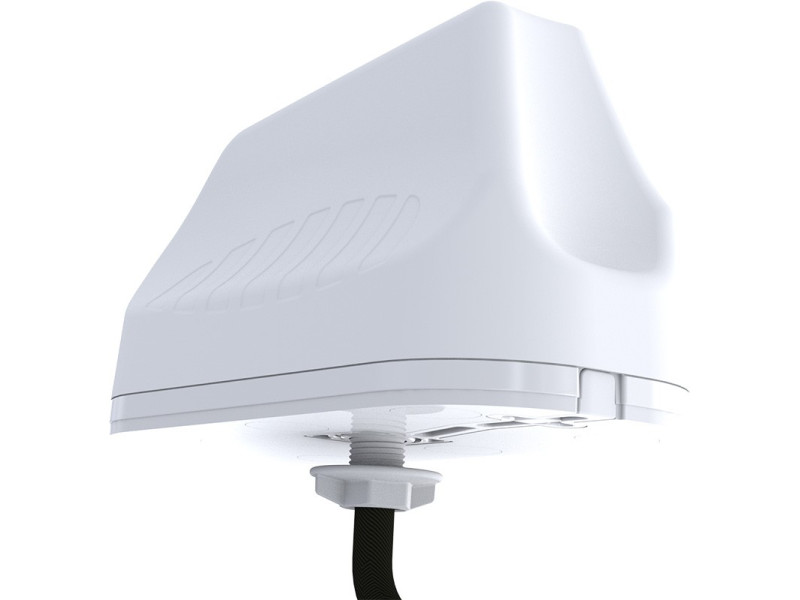

Montering M18 gängad genomföring med skumplatta för tätning.
IP Klassning IP 68
Vindtålighet 220 km/h
Temperatur -40°C till +80°C
Storlek 253 mm x 128 mm x 144 mm
Vikt 1360 gram
Fäste Magnetfäste finns som tillbehör
Frekvensband 410-470 MHz
617-960 MHz
1427-1517 MHz
1710-2700 MHz
3400-3800 MHz
Förstärkning 1 dBi vid 410-470 MHz
2.2 dBi vid 617-960 MHz
4.2 dBi vid 1427-1517 MHz
6.2 dBi vid 1710-2700 MHz
4.8 dBi vid 3400-3800 MHz
Max 5,8 dBi
Frekvensband GPS 1575.42-1600MHz
Förstärkning GPS 21+/-2dBi
Impedans 50 Ohm
Kabelanslutning Cellular 4st SMA-hane
GPS 1st SMA-hane
Kabelläng 2 meter
Montering M18 gängad genomföring med skumplatta för tätning.
IP Klassning IP 68
Vindtålighet 220 km/h
Temperatur -40°C till +80°C
Storlek 253 mm x 128 mm x 144 mm
Vikt 1360 gram
Fäste Magnetfäste finns som tillbehör

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
