Poynting Rundstråland 5G LTE 4x4 MIMO 5 dBi ePoynt

Artikelnummer: A-EPNT-0001-V1-01
Leveranstid: Obekräftat
Poynting introducerar en ny serie, ePoynt. ePoynt-antennerna är designade för att också husera en router och förvandlar antennhöljet till en Customer Premises Equipment (CPE). Montera bara din egen kompatibla LTE/5G-router (maxstorlek 185 x 145 x 45 mm). Antennhöljet ... läs mer
Fri frakt
2 589 kr

Poynting introducerar en ny serie, ePoynt.

ePoynt-antennerna är designade för att också husera en router och förvandlar antennhöljet till en Customer Premises Equipment (CPE). Montera bara din egen kompatibla LTE/5G-router (maxstorlek 185 x 145 x 45 mm).

Antennhöljet ePoynt-2 (EPNT-1) kombinerar våra korspolariserade rundstrålande antenner för förbättrad prestanda. Den tillhandahåller en korspolariserad bredbandig riktantenn med hög förstärkning från 617-960 MHz till 1710-3800 MHz, vilket gör den idealisk för LTE- och 5G-implementeringar.

EPNT-1 inkluderar fyra korspolariserade antenner, vilket gör den idealisk för 4×4 MIMO eller dubbla 2×2 MIMO-routrar.

EPNT-1 inkluderar också två rundstrålande dual-band Wi-Fi-antenner som täcker 2,4 GHz och 5 till 6 GHz Wi-Fi-banden för 2×2 MIMO.

Kombinationen av vår riktade XPOL-2-5G-antenn med en router i världsklass ger exceptionell prestanda och ökad datagenomströmning. Kapslingen är designad för att motstå ogynnsamma förhållanden, vilket gör antennen väderskyddad och vattentät med en IP65-klassning.

Notera att använd router måste ha ett brett arbetstemperatur-område vid placering i svåra miljöer.

Strömmatning av router via PoE är att föredra.

Egenskaper

  • Kombinerad kapsling för router och med högpresterande antenn
  • Ny avancerad metamaterialteknologi
  • Exceptionell prestanda med hög förstärkning över de viktigaste 4G/5G-banden
  • Inbyggd 2×2 MIMO dual-band 2,4 GHz och 5 GHz Wi-Fi-antenn
  • Korspolariserade antenner för förbättrad prestanda
  • Väder-, damm- och vandalbeständig kapsling (IP 65)

Användningsområden

  • Utomhusantenn för fast trådlös åtkomst (FWA)
  • LTE-internetanslutning för konsumenter
  • Industriell och kommersiell LTE-utbyggnad
  • Förbättring av hushållens mottagning i städer och på landsbygden
  • LTE-datadistribution på jordbruk

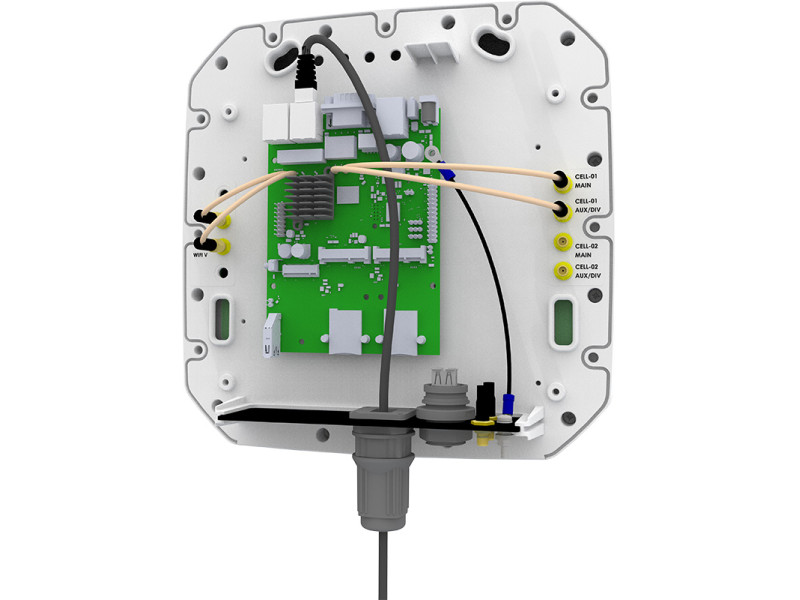

Cell 1-kontakterna (Cell 1 Main och Div) går till riktantennen. Cell 2-kontakterna (Cell 2 Main och Div) går till rundstrålande antennerna. Använd adapterkabel RG174-30-RASMAM för anslutning mellan router och 4G/5G antennerna (2 st för en 4G router och 4 st för en 5G router). Använd 2st adapterkabel RG174-30-RPSMAM-RASMAM för att ansluta en routers WIFI till de inbyggda WIFI-antennerna i ePoynt.

Produktblad PDF (engelsk)

Läs mer om 4G/LTE band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät







Frekvensband 617-960 MHz
  1427-1517 MHz
  1710-2700 MHz
  3400-3800 MHz
Förstärkning Max 5 dBi
  1 dBi, 617-960 MHz
  2,5 dBi, 1427-1517 MHz
  5 dBi, 1710-2700 MHz
  4,5 dBi, 3400-3800 MHz
Max uteffekt 10W
Impedans 50 Ohm
Polarisation ±45°
Frekvensband WiFi 2400 - 2500 MHz
  5000 – 6000 MHz
Förstärkning WiFi 3 dBi, 2400-2500 MHz
  7 dBi, 5000-6000 MHz
Kabelanslutning Cell 4 st SMA-hona
  Wi-Fi 2st SMA-hona
Storlek 260 x 264 x 168 mm
Max routerstorlek 185 x 145 x 45 mm
Vikt 2 kg
Vindtålighet <220 km/h
Temperatur -40°C till +70°C
IP-klassning IP65

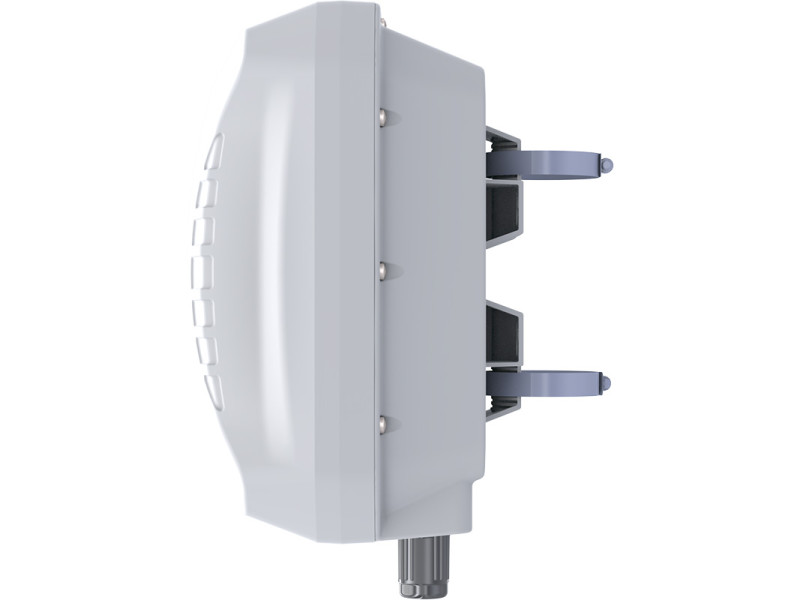

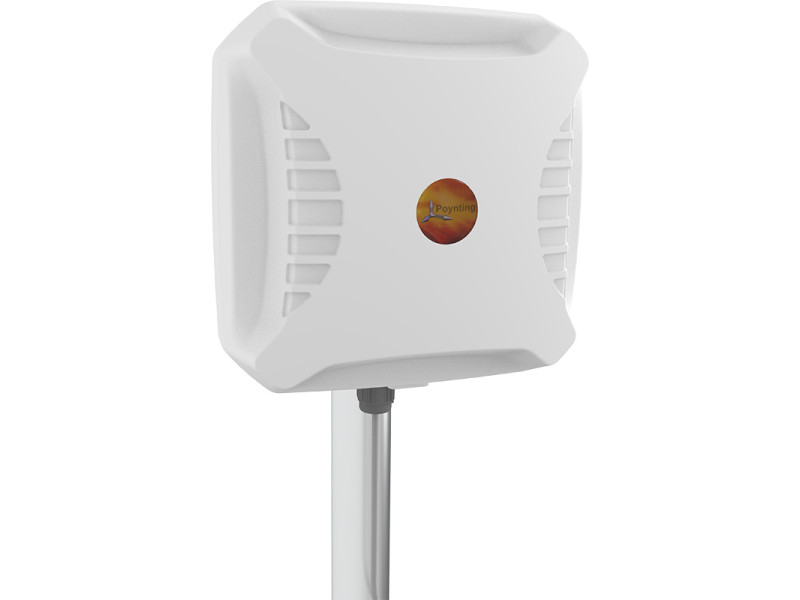

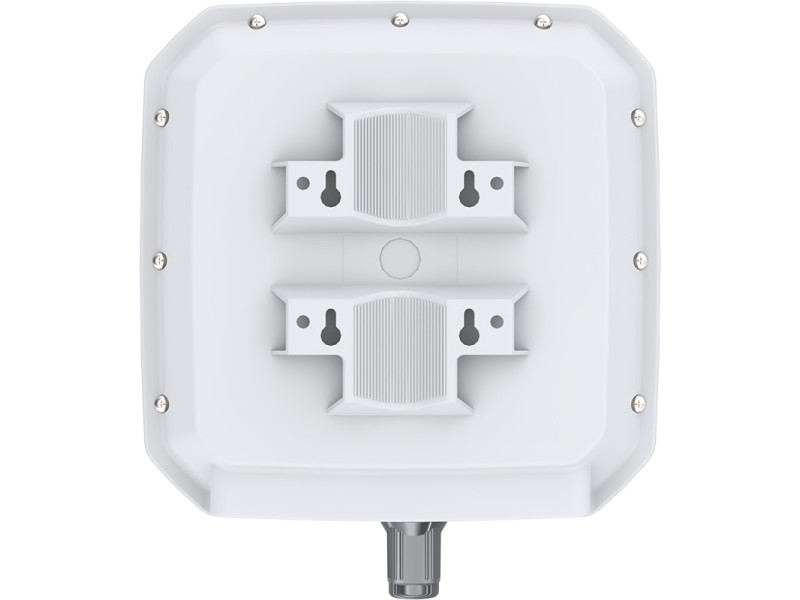

Fäste Mastfäste. Kan även placeras på vägg (se tillbehör).

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
