Panorama Fordonsantenn MIMO 4G + MIMO WiFi + GPS

Artikelnummer: GPSD-7-27-24-58
Utgått ur sortimentet
Produktblad ENG

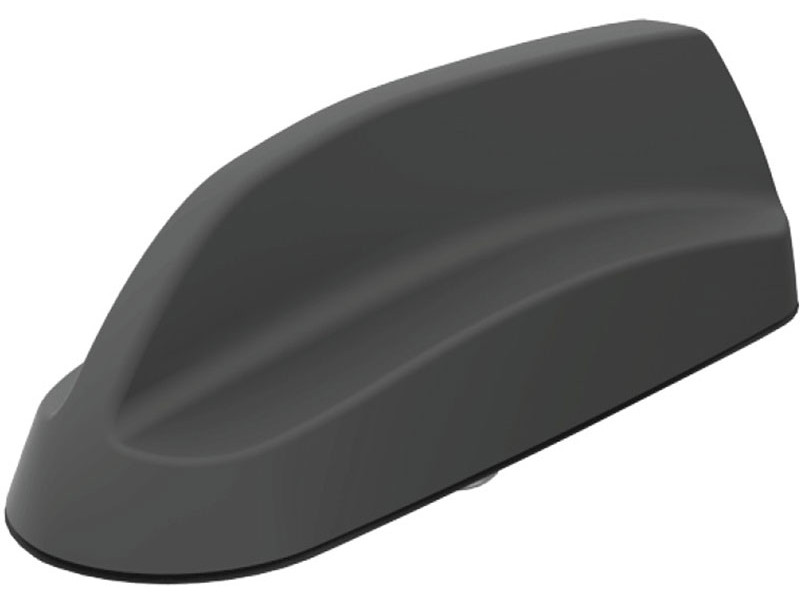

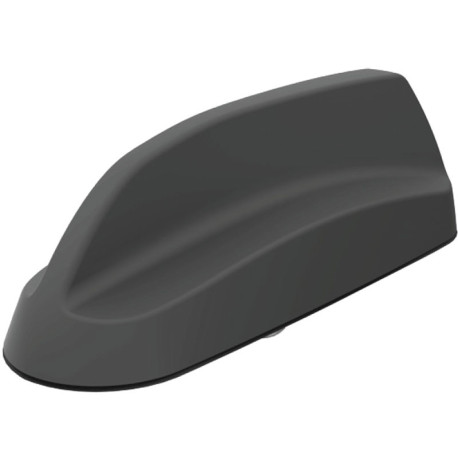

Panorama GPSD är en kompakt fordonsantenn (hajfena) som innehåller 2x2 MiMo funktion för 4G/3G/2G och en aktiv antenn för GPS/GLONASS/Galileo/Beidou med 26dB förstärkning LNA. Dessutom finns det ett integrerat fäste för en extern sprötantenn som kan stödja en rad av VHF, UHF eller 700/800MHz antenner.

Denna modell stöder även 2x2 MiMo WiFi för 2,4/5.8GHz.

GPSD är designad för flera antennfunktioner samtidigt som den är diskret. Lämpliga användningsområden är inom säkerhet, transport och industriella tillämpningar. Den är kostnadseffektiv och robust då den kräver endast ett hål för montering. Man ökar andrahandsvärdet, minskar installationstiden och sänker kostnaden.

Produktblad (Engelsk)



Mönster Rundstrålande
Frekvensband 698-960 MHz
  1710-2170 MHZ
  2500-3800 MHz
Förstärkning 2dBi (698-960MHz), 5dBi (1710-3800MHz)
Impedans 50 Ohm
Frekvensband WiFi 2300-2500 GHz
  4900-6000 GHz
Förstärkning WiFi 4dBi (2.4GHz), 6dBi (5.8GHz)
GPS GPS/GNSS/Galileo/Beidou
Fäste Genomgående gänga M18, längd 15 mm
Placering Fordon/Utomhus
Kabelanslutning 2 st SMA-hane, 4G/3G/2G
  2 st SMA-hona, WLAN WiFi
  1 st FME-hona, GPS
  1 st FME-hane, Whip
Kabellängd 30 cm
Kabel RG174
Temperatur -40/+80°C
Storlek 50 x 170 x 60 mm
Mönster   Rundstrålande
Frekvensband   698-960 MHz
    1710-2170 MHZ
    2500-3800 MHz
Förstärkning   2dBi (698-960MHz), 5dBi (1710-3800MHz)
Impedans   50 Ohm
Frekvensband WiFi   2300-2500 GHz
    4900-6000 GHz
Förstärkning WiFi   4dBi (2.4GHz), 6dBi (5.8GHz)
GPS   GPS/GNSS/Galileo/Beidou
Fäste   Genomgående gänga M18, längd 15 mm
Placering   Fordon/Utomhus
Kabelanslutning   2x SMA-hane, 4G/3G/2G
    2x SMA-hona, WLAN WiFi
    1x FME-hona, GPS
    1x FME-hane, Whip
Kabellängd   30 cm
Kabel   RG174
Temperatur   -40/+80°C
Storlek   50 x 170 x 60 mm
Mönster   Rundstrålande
Frekvensband   698-960 MHz
    1710-2170 MHZ
    2500-3800 MHz
Förstärkning   2dBi (698-960MHz), 5dBi (1710-3800MHz)
Impedans   50 Ohm
Frekvensband WiFi   2300-2500 GHz
    4900-6000 GHz
Förstärkning WiFi   4dBi (2.4GHz), 6dBi (5.8GHz)
GPS   GPS/GNSS/Galileo/Beidou
Fäste   Genomgående gänga M18, längd 15 mm
Placering   Fordon/Utomhus
Kabelanslutning   2x SMA-hane, 4G/3G/2G
    2x SMA-hona, WLAN WiFi
    1x FME-hona, GPS
    1x FME-hane, Whip
Kabellängd   30 cm
Kabel   RG174
Temperatur   -40/+80°C
Storlek   50 x 170 x 60 mm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
