Panorama IoT 5G LTE 4x4 MIMO

Artikelnummer: LPAM4-7-42
Leveranstid: Obekräftat

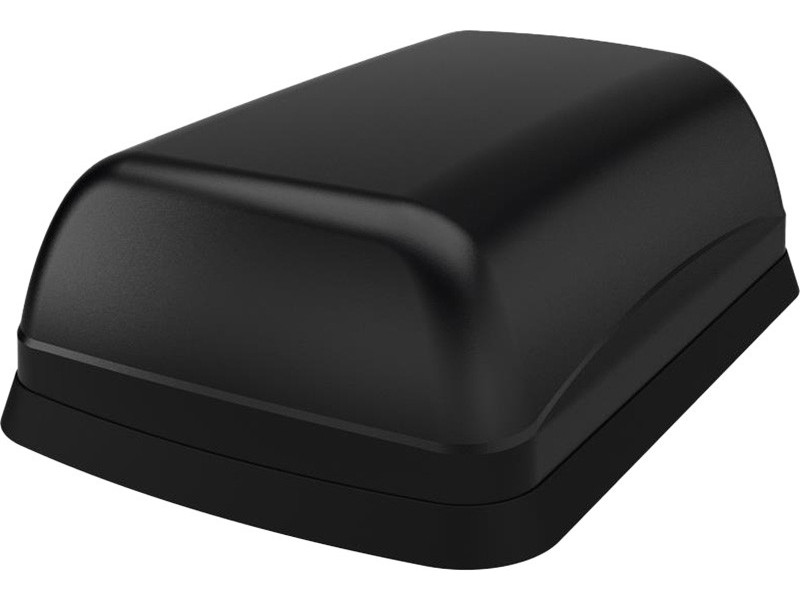

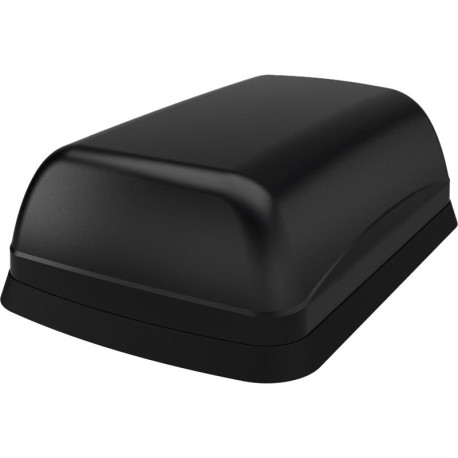

Panorama LPAM4 IoT MiMo-antennen är designad för att vara en lösning som passar de flesta IoT-applikationer. Det robusta lågprofilhöljet innehåller 4 stycken 4G LTE/5G NR-element som täcker 698-960/1427-4200MHz. Men finns även i utförande med upp till 4 stycken WiF... läs mer
Fri frakt
1 490 kr

Panorama LPAM4 IoT MiMo-antennen är designad för att vara en lösning som passar de flesta IoT-applikationer.

Det robusta lågprofilhöljet innehåller 4 stycken 4G LTE/5G NR-element som täcker 698-960/1427-4200MHz.

Men finns även i utförande med upp till 4 stycken WiFi-element som stöder WiFi 6e 2.4/5.150-7.125GHz och L1 eller L1/L5 GPS/GNSS.

Skalet är tillverkat av robust, flamskyddad och slagtålig plast. Den anonyma och böjda designen gör produkten svårare att vandalisera. En IK10-klassning säkerställer att produkten lämpar sig för användning i tuffa miljöer och offentliga utrymmen. Skalet är UV-stabilt och godkänt enligt IP69K för skydd mot inträngning.

Produkten levereras med integrerade flamskyddadsbehandlade kablar med låg förlust som är godkända enligt UN ECE R118 och monterade kontakter erbjuder anslutning till ett stort antal enheter.

Antennen kan installeras på ledande eller icke-ledande paneler utan betydande försämring av prestanda.

  • IoT-antenn med låg profil
  • Stöder 4G LTE/5G NR 4×4 MiMo 698-960/1427-4200MHz
  • Fler modeller med 4×4 MiMo WiFi 6e och/eller GPS/GNSS L1/L5
  • Uppfyller IK10 och IP69K

Produktblad PDF (engelsk)

Installationsmanual PDF (engelsk)

Läs mer om 4G/LTE band och frekvenser

Läs mer om 5G/NR band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät



Frekvensband 698-960 MHz
  1427-4200 MHz
Förstärkning 5 dBi på 698-960 MHz
  8 dBi på 1427-4200 MHz
Anslutningar Cell 4x SMA-hane
Kabellängd 2 meter
Jordplan Inbyggt
Fäste Genomföring M18 (3/4
Tätning Dubbelhäftande skumkudde
IP-klassning IP69K, IK10
Temperatur -40°C till +85°C
Storlek 175 x 118 x 57 mm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
