Panorama antennas

Panorama Rundstrålande MIMO 4G/3G/2G

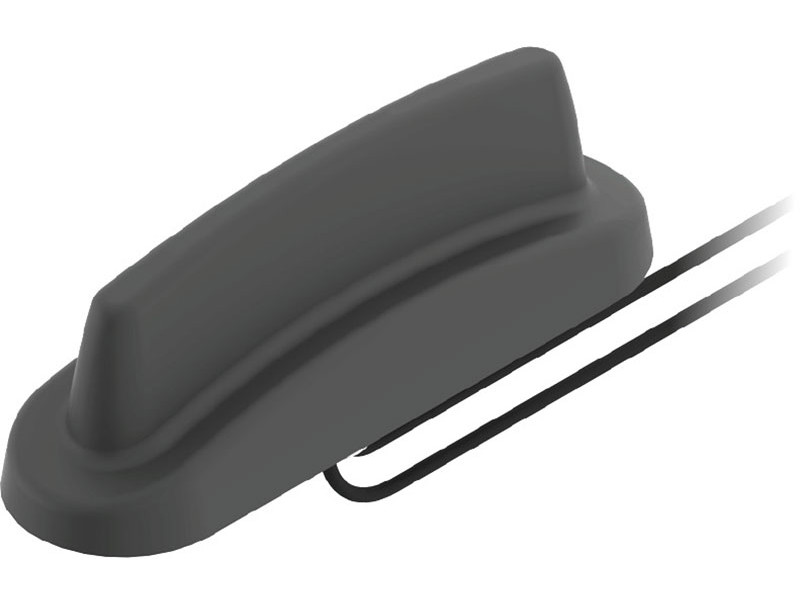

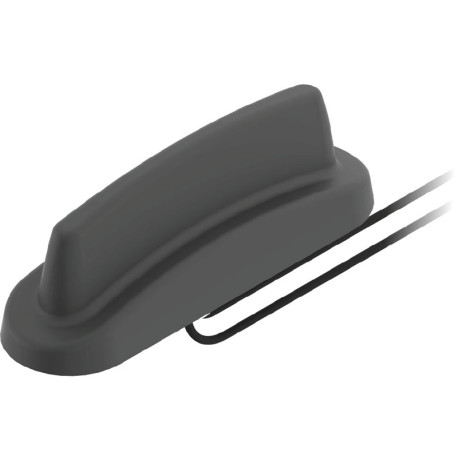

Panorama LP[G]AM-BC3G-26 serien har utformats för att erbjuda MiMo Cellular/LTE antennfunktion till IOT- och M2M-applikationer. Den kompakta och robusta lågprofil-konstruktionen är väderskyddad och innehåller två antennelement med effektiv isolering och korrelation. Den omf... läs mer
Artikelnummer: LPAM-BC3G-26-3SP
Leveranstid: Levereras inom 48-72h
Leverantörs lager: 8st

Datablad ENG
649 kr

Panorama LP[G]AM-BC3G-26 serien har utformats för att erbjuda MiMo Cellular/LTE antennfunktion till IOT- och M2M-applikationer. Den kompakta och robusta lågprofil-konstruktionen är väderskyddad och innehåller två antennelement med effektiv isolering och korrelation. Den omfattar alla nuvarande globala cellulära och LTE-frekvensband från 698 till 960/1710-3800MHz.
Antennen kan monteras på en icke ledande panel om det behövs och erbjudanden enkel, snabb, säker och vädertålig installation med ett enda hål limmad tätningsdynan.
Levereras med integrerad 3 meters kabel och SMA-kontakter.

Mönster   Rundstrålande
Frekvensband   698-960 MHz
    1710-3800 MHZ
Förstärkning   1,5dBi (698-960MHz), 4,5dBi (1710-2170MHz), 5dBi (2500-3800MHz)
Impedans   50 Ohm
Fäste   Genomgående gänga M18, längd 15 mm
Placering   In-/Utomhus
Kabelanslutning   2x SMA-hane, 4G/3G/2G
Kabellängd   3 meter
Kabel   RG174
Temperatur   -40/+80°C
Storlek   49 x 150 x 45 mm
Mönster   Rundstrålande
Frekvensband   698-960 MHz
    1710-3800 MHZ
Förstärkning   1,5dBi (698-960MHz), 4,5dBi (1710-2170MHz), 5dBi (2500-3800MHz)
Impedans   50 Ohm
Fäste   Genomgående gänga M18, längd 15 mm
Placering   In-/Utomhus
Kabelanslutning   2x SMA-hane, 4G/3G/2G
Kabellängd   3 meter
Kabel   RG174
Temperatur   -40/+80°C
Storlek   49 x 150 x 45 mm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
