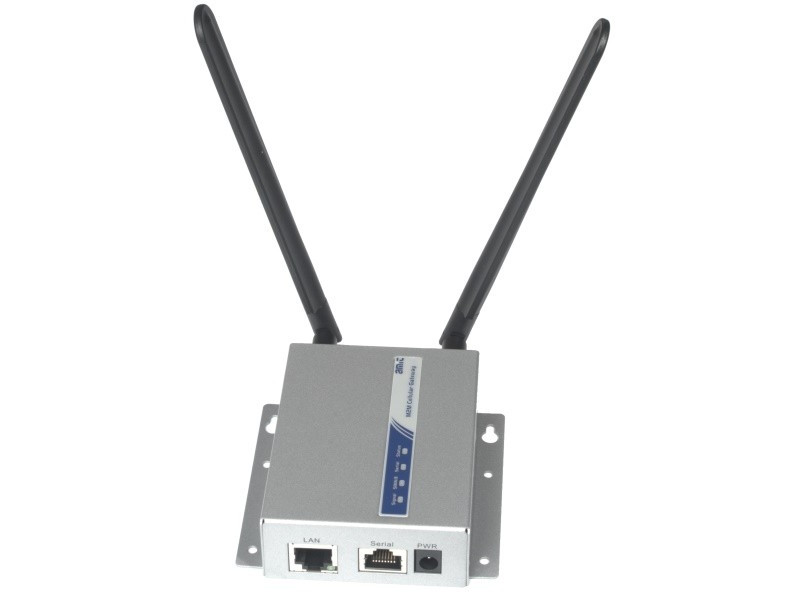

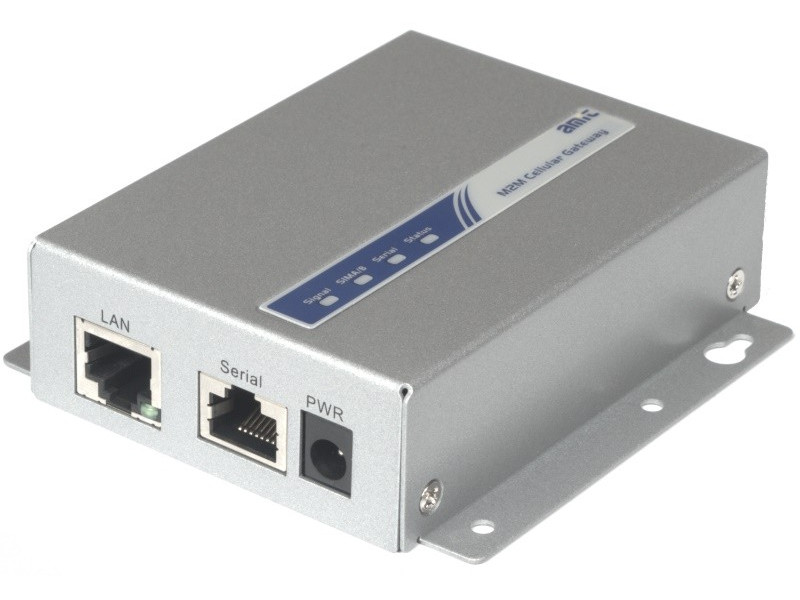

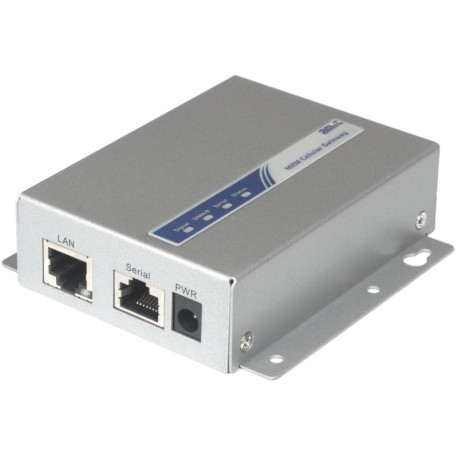

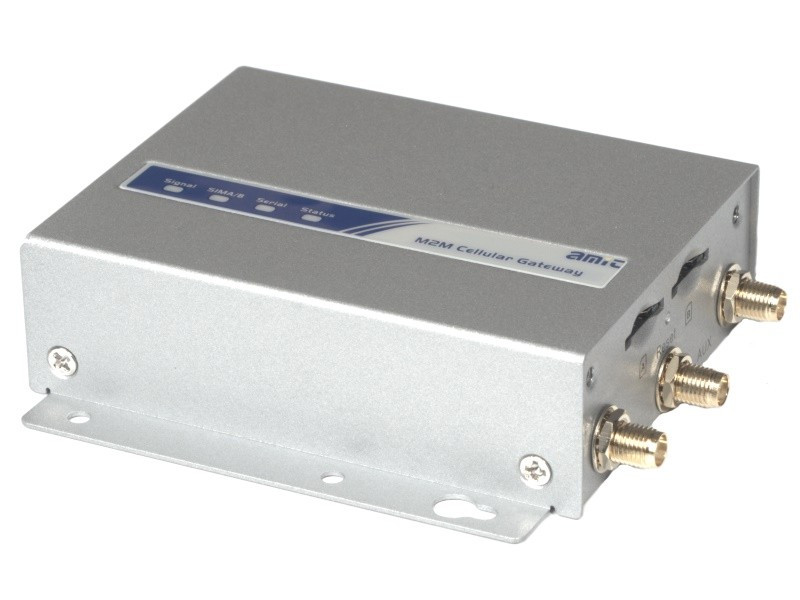

Amit IDG500-0T001 LTE 3G/4G router med dubbla SIM-kort

Artikelnummer: IDG500-0T001
Utgått ur sortimentet

Datablad
Manual

AMIT IDG500-0T001 - kompetent och driftsäker 4G-router med dubbla SIM-kort och serieport. Anpassad för applikationer inom industri, fordon, retail POS, digital skyltning m.m.

Driftsäker
IDG500-0T001 är väldigt driftsäker och utrustad med funktioner för att automatiskt återansluta till internet mobilt eller via fast nät, oavsett vad som än händer. Den har också inbyggd hård- och mjukvaru-watch dog som kan bryta spänningen till både radiomodul och SIM-kort. Detta för att försäkra sig om en problemfri återanslutning vid eventuella driftstörningar hos operatören.

Seriell anslutning
Utrustad med en RJ45 till RS-232 seriell port för fjärrstyrning och åtkomst utanför IP-nätverk. Via virtuell COM, RFC 2217, TCP Client, TCP Server, UDP.

Tålig design
Konstruerad i ett stabilt metallskal för att klara svårare miljöer och arbetstemperaturer (-30 till +70 grader).

VPN
Routern har inbyggt VPN-stöd för IPSec, L2TP, PPTP (client-/server-mode), GRE, L2TP over IPSec samt OpenVPN. Routern hanterar maximalt 3 tunnlar upp till ca 20 Mbps genomströmning (IPSec).

Flexibel strömmatning
IDG500-0T001 levereras med AC-adapter men routern kan matas via adapter med ostabiliserad DC-matningen på 5-18V. Strömadapter för egen strömmatnig ingår.

Dubbla SIM
Routern har dubbla SIM-kortplatser för att kunna ansluta till två olika operatörer, förslagsvis på olika fysiska nät. Växling sker automatiskt vid eventuella driftproblem.

SMS-hantering
IDG500-0T001 har inbyggt stöd för SMS. SMS-funktionen kan användas för att administrera routern (status, connect, disconnect, reconnect och reboot) eller för att larma.

Dynamisk DNS
Inbyggt stöd för ett antal olika dynamiska DNS-tjänster. Exempelvis DynDNS.org och No-IP.com.

Routingprotokoll
IDG500-0T001 har inbyggt stöd för statiska routingtabeller och dynamiska routingprotokoll såsom RIP, OPSF och BGP.

Transparent läge
Routern kan konfigureras i transparent läge om man vill placera den utanför befintlig brandvägg som ett 4G-modem.

Nyckelfunktioner:

4G LTE-modul med dubbla SIM-kort
RS-232 seriell port för fjärrstyrning och åtkomst utanför IP-nätverk
Mjuk- och hårdvaru-watch dog
VPN-stöd för IPSec, OpenVPN, PPTP och L2TP upp till 3 tunnlar med max 20Mbps genomströmning (IPSec).
Fast montering via medföljande monteringsbyglar.
Transparent läge för placering utanför befintlig brandvägg
Inbyggd GPS-mottagare med möjlighet att strömma NMEA-data lokalt till navigantionsmjukvara eller remote till tracking-system

Device Interface¹
Uplink	1*LTE module (dual SIM)
LAN	1*RJ45 FE
Communication Bus	1*RJ45 RS232
GNSS	1*GPS
3G/4G Band³	LTE: 800/900/1800/2100/2300/2600 MHz, UMTS: 850/900/1900/2100 MHz, GPRS/EDGE: 850/900/1800/1900 MHz
Antenna	23dBi detachable ant. (3G/4G), 1SMA Jack(F) for GPS ant. (not included)
Power Source	DC 5V / 2A

WAN Functions
WAN	Cellular WAN, Dual SIM Failover
Cellular	2G/3G/LTE, IP Pass-through

Basic Functions
Ethernet	LAN IP, Subnet Mask
Port Fordwarding	Virtual Server/Computer, DMZ Host, PPTP/L2TP/IPSec Pass-Through
Routing	Static, Dynamic: RIP1/RIP2, OSPF, BGP

Object Definition
Scheduling	Time Schedule List
Grouping	Host Grouping List
External Server	Email, Syslog, RADIUS, SCEP, FTP
Certificate	My Certificate, Trusted Certificate, Issue Certificate

Field Communication
Virtual COM	RFC 2217, TCP Client, TCP Server, UDP

Security
VPN Tunneling	IPSec, OpenVPN, PPTP, L2TP, GRE; Tunneling with Full Tunnel, Tunnel Failover
VPN Scenario	Site to Site, Site to Host, Host to Site, Host to Host, Hub and Spoke, Dynamic VPN
VPN Capability	IPSec: up to 3 tunnels
Firewall	SPI Firewall with Stealth Mode, IPS
Access Control	Packet Filter, URL Blocking, MAC Filter

Service
Cellular Toolkit	SMS, Data Usage, SIM PIN, USSD, Network Scan
Event Handling	Managing / Notifying Events; SMS, Syslog, SNMP Trap, Email Alert, Reboot
Location Traqcking	GNSS

Administration
Configure & Management	Web, Telnet CLI, Command Script, TR-069, SNMPv3 standard & AMIT MIB
System Operation	MMI, System Information, System Time, System Log, Backup & Restore, Reboot & Reset
Diagnostic	Diagnostic Tools

Dimension
Device (LxWxH)	93x90x27mm

Environment
Operation Temp.	-20? ~ 60 ?
Storage Temp.	-40? ~ 85 ?
Humidity	10% ~ 95% (non-condensing)

1. Specifications are subject to change without advanced notice.
2. GNSS (GPS) function may be NOT supported for some SKU, it is dependent upon regional hardware version.

3. Supported frequency band is dependent upon regional hardware version.

Device Interface¹
Uplink	1*LTE module (dual SIM)
LAN	1*RJ45 FE
Communication Bus	1*RJ45 RS232
GNSS	1*GPS
3G/4G Band³	LTE: 800/900/1800/2100/2300/2600 MHz, UMTS: 850/900/1900/2100 MHz, GPRS/EDGE: 850/900/1800/1900 MHz
Antenna	23dBi detachable ant. (3G/4G), 1SMA Jack(F) for GPS ant. (not included)
Power Source	DC 5V / 2A

WAN Functions
WAN	Cellular WAN, Dual SIM Failover
Cellular	2G/3G/LTE, IP Pass-through

Basic Functions
Ethernet	LAN IP, Subnet Mask
Port Fordwarding	Virtual Server/Computer, DMZ Host, PPTP/L2TP/IPSec Pass-Through
Routing	Static, Dynamic: RIP1/RIP2, OSPF, BGP

Object Definition
Scheduling	Time Schedule List
Grouping	Host Grouping List
External Server	Email, Syslog, RADIUS, SCEP, FTP
Certificate	My Certificate, Trusted Certificate, Issue Certificate

Field Communication
Virtual COM	RFC 2217, TCP Client, TCP Server, UDP

Security
VPN Tunneling	IPSec, OpenVPN, PPTP, L2TP, GRE; Tunneling with Full Tunnel, Tunnel Failover
VPN Scenario	Site to Site, Site to Host, Host to Site, Host to Host, Hub and Spoke, Dynamic VPN
VPN Capability	IPSec: up to 3 tunnels
Firewall	SPI Firewall with Stealth Mode, IPS
Access Control	Packet Filter, URL Blocking, MAC Filter

Service
Cellular Toolkit	SMS, Data Usage, SIM PIN, USSD, Network Scan
Event Handling	Managing / Notifying Events; SMS, Syslog, SNMP Trap, Email Alert, Reboot
Location Traqcking	GNSS

Administration
Configure & Management	Web, Telnet CLI, Command Script, TR-069, SNMPv3 standard & AMIT MIB
System Operation	MMI, System Information, System Time, System Log, Backup & Restore, Reboot & Reset
Diagnostic	Diagnostic Tools

Dimension
Device (LxWxH)	93x90x27mm

Environment
Operation Temp.	-20? ~ 60 ?
Storage Temp.	-40? ~ 85 ?
Humidity	10% ~ 95% (non-condensing)

1. Specifications are subject to change without advanced notice.
2. GNSS (GPS) function may be NOT supported for some SKU, it is dependent upon regional hardware version.

3. Supported frequency band is dependent upon regional hardware version.

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G
