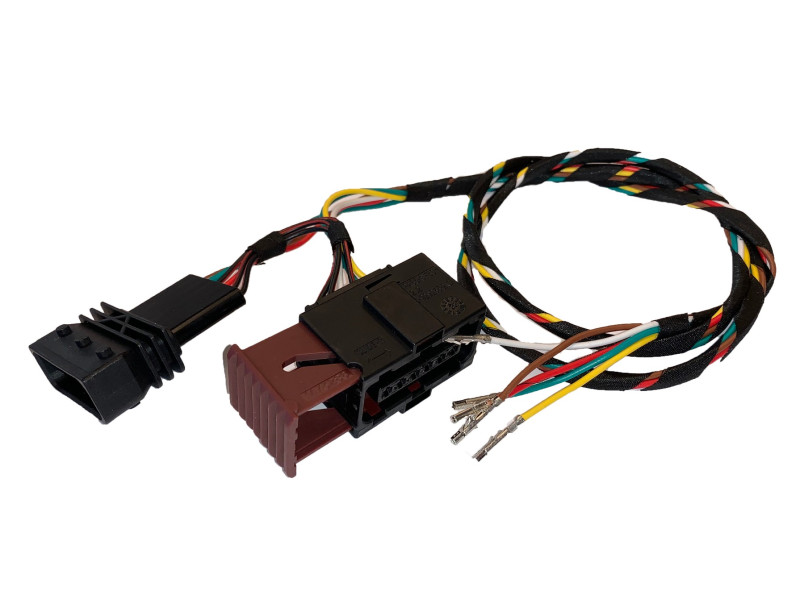

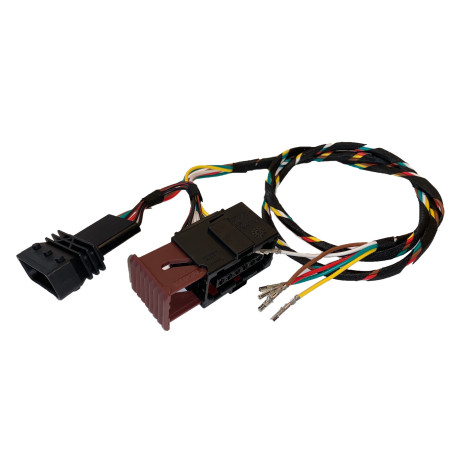

Kabelsats till gaspedalen Navara D40 / Saab 9-3 Tid/TTid från -06

Kablar med passande kontakter för inkoppling till gaspedalen i Navara D40/ Saab 9-3 Tid/TTid från -06. Passar både gaspedalstyrning 03-170 och H-CAN 03-140. OBS, vi har bytt på kablarna därav observer kabelfärgerna som står på pappret som följer med respektive kabel! ... läs mer
Artikelnummer: 03-171
Lagersaldo: Fler än 100st
390 kr

Kablar med passande kontakter för inkoppling till gaspedalen i Navara D40/ Saab 9-3 Tid/TTid från -06. Passar både gaspedalstyrning 03-170 och H-CAN 03-140.

OBS, vi har bytt på kablarna därav observer kabelfärgerna som står på pappret som följer med respektive kabel! Diagram nedanför stämmer med de absolut senaste kablarna och vi uppdaterar respektive kabelsats i takt med att sista är såld!

Anslutning APP-Sensor (artnr: 03-170)

KABELFÄRG ANSLUTNING FUNKTION
BRUN IN 1 Sensor 1 in
ORANGE UT 1 Sensor 2 in
VIT IN 2 Sensor 1 ut
GUL UT 2 Sensor 2 ut
GRÖN 0V Jord



Anslutning H-CAN (artnr: 03-140)

KABELFÄRG ANSLUTNING FUNKTION
BRUN IN 1 Sensor 1 in
ORANGE UT 1 Sensor 2 in
VIT IN 2 Sensor 1 ut
GUL UT 2 Sensor 2 ut
GRÖN - Jord
