Färdigt H-regg kitt till Volvo 740/940 Rex/Ragina tändsystem

"Mycket lång leveranstid!" Ett färdig kopplat H-regg kitt till Volvo 740/940 med Rex/Regina tändsystem. Det som ingår i kitet är följande: 1st Monteringslåda 3st Plomberingsslangar.  1st Relä 1st Packning 4st skruvar  En bit kardborreband H... läs mer
Artikelnummer: VOLVO-KITT-740-940-REX/RAGINA-TÄNDSYSTEM
Lagersaldo: 1st - Passa på

Inkopplingsschema till rex/ragina elsystem
Fri frakt
2 250 kr

"Mycket lång leveranstid!"

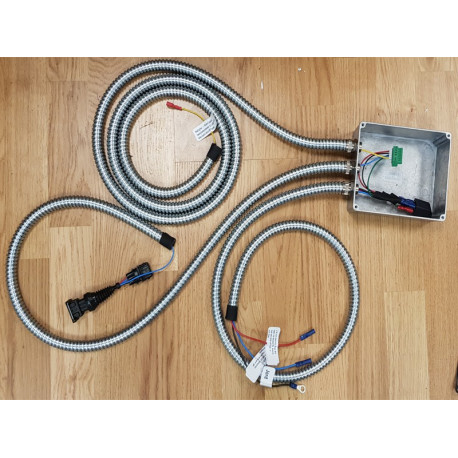

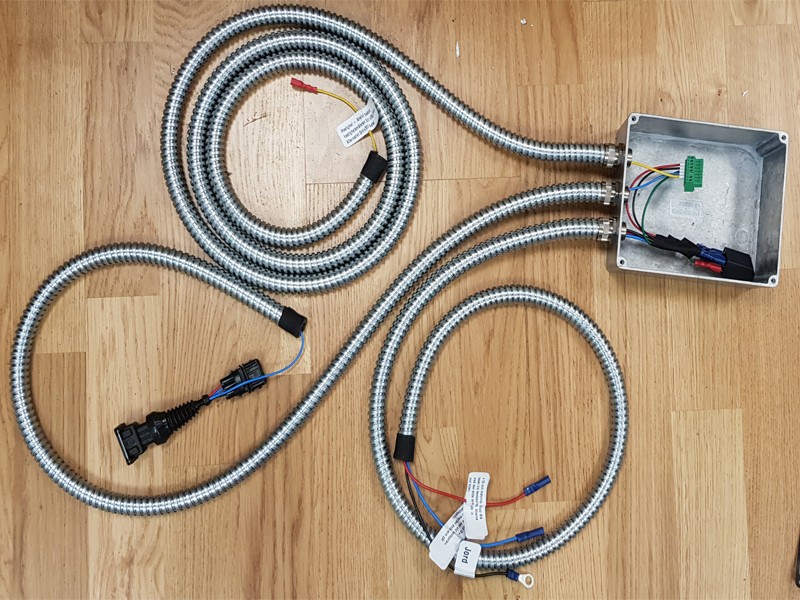

Ett färdig kopplat H-regg kitt till Volvo 740/940 med Rex/Regina tändsystem.

Det som ingår i kitet är följande:

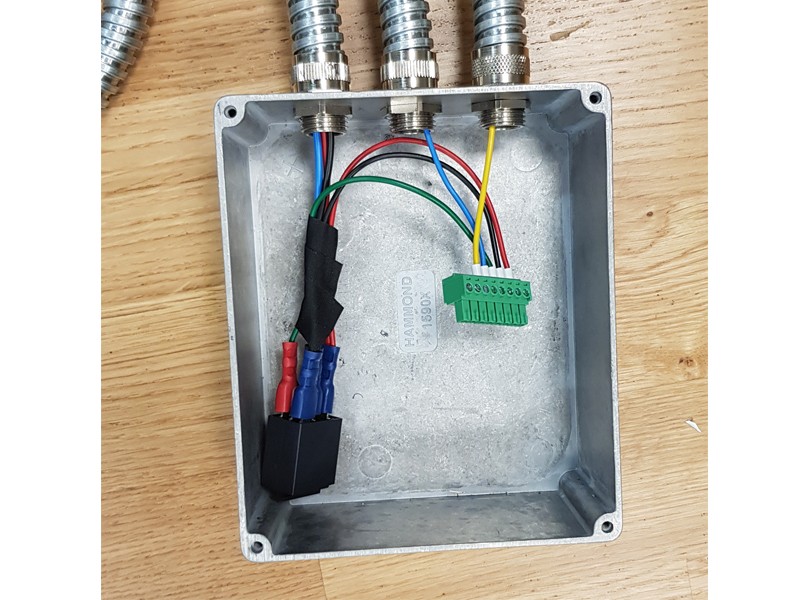

  • 1st Monteringslåda
  • 3st Plomberingsslangar.
  • 1st Relä
  • 1st Packning
  • 4st skruvar
  • En bit kardborreband
  • H-Version artnr:03-164 medföljer EJ i kittet. "Finns under tillbehör"

Plomberingsslangen med (blå kabel)varvssignalen är 1-meter.

Plomberingsslangen med (gul kabel) hastighetssignal 2-meter.

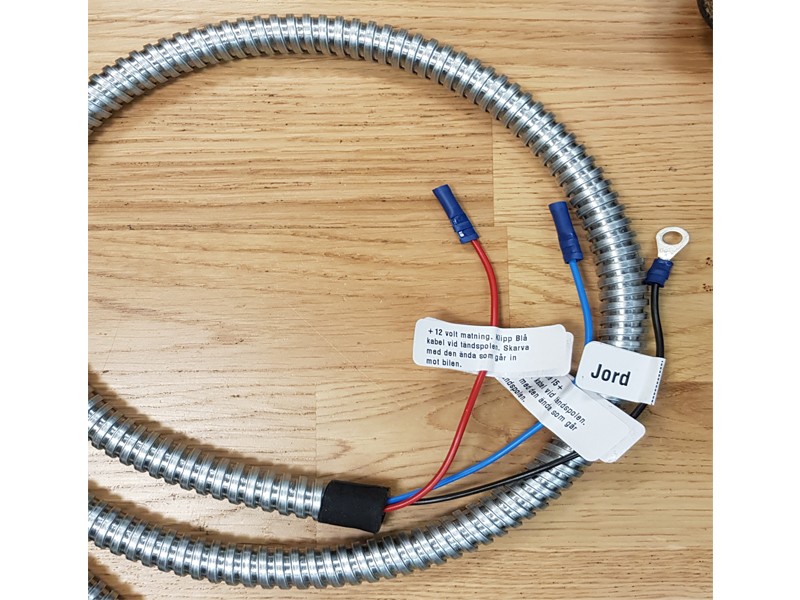

Plomberingsslangen med (svart kabel) jord, (röd kabel)+12Volt matning och (blå kabel) till tändspole 15+ är 1-meter.

-----------

Bild:2

Svart kabel ska ha en bra jordpunkt.

På ragina elsystemet så finns det en blå kabel. Den ska klippas.

Från den blå kabeln som kommer från bilen ska röd kabel kopplas på . Och blå kabel som går in i tändspolen där ska den andra blåa kabeln kopplas på.

Inkopplingschema till rex/ragina elsystemet finns att ladda ner som PDF-fil.

-----------

Bild:3

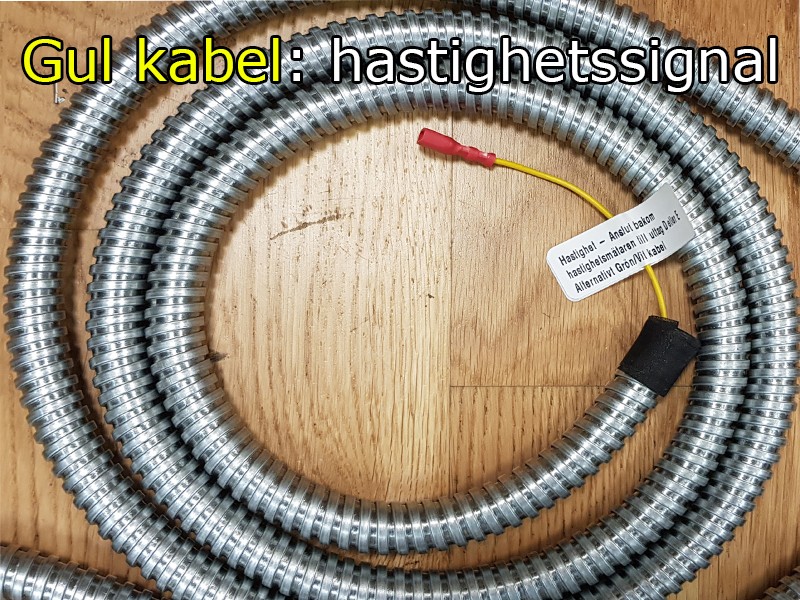

Gul kabel är för hastighetssignal . Man kan ta hastighetssignalen T.ex. från Grön/vit kabel bakom mätarhuset eller från induktiv givare.

-----------

Bild:4

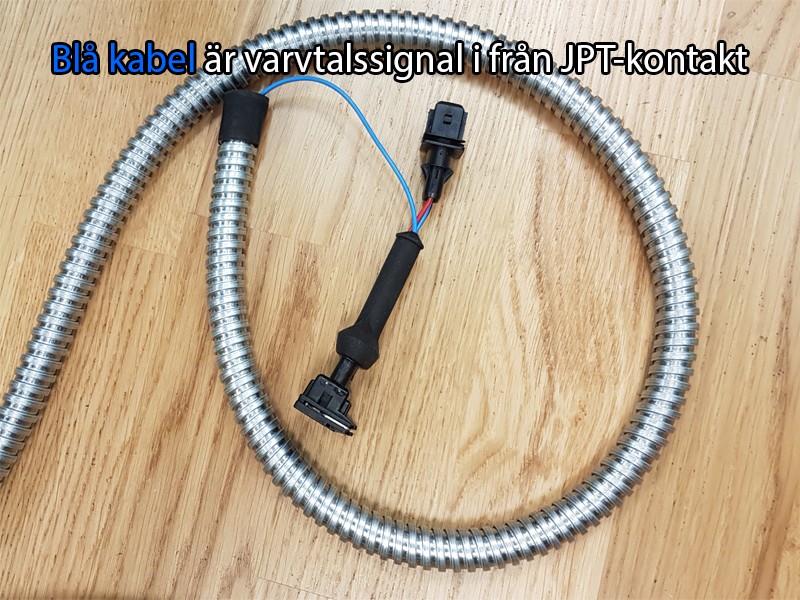

Blå kabel är varvssignalen som är fast lödd på en JPT- kontakten. Man ansluter JPT- kontakten på den befinliga JPT- kontakten som befinner sig höger om motorn och mot torpedväggen.

-----------

Länk till H-Version Artnr:03-164
