Magnetfotsantenn Diablo 7dBi MiMo för Huawei 4G-modem

Diablo - en unik magnetfotsantenn med MiMo och kontakt för Huawei 4G-modem En bredbandig magnetfotsantenn med 7dBi förstärkning som är lätt att placera på t.ex ett fönsterbleck. Ger bra förstärkning på alla 4G nät. Denna magnetfot passar till alla 4G nät som finn... läs mer
Artikelnummer: 5290
Lagersaldo: 46st
Redo för omgående leverans.

299 kr

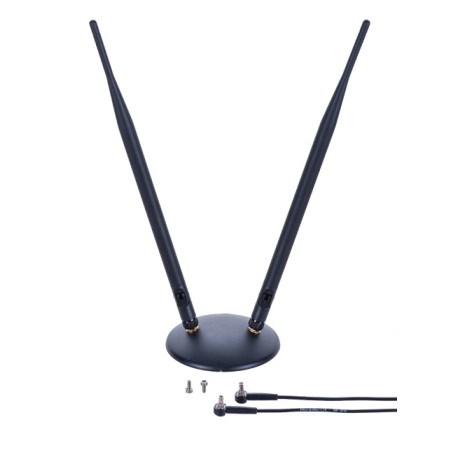

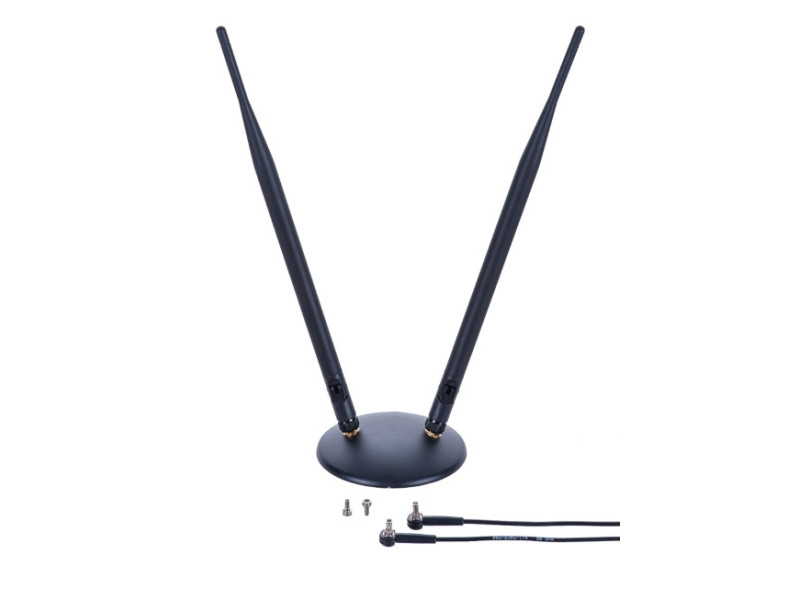

Diablo - en unik magnetfotsantenn med MiMo och kontakt för Huawei 4G-modem

En bredbandig magnetfotsantenn med 7dBi förstärkning som är lätt att placera på t.ex ett fönsterbleck. Ger bra förstärkning på alla 4G nät. Denna magnetfot passar till alla 4G nät som finns i bruk idag.

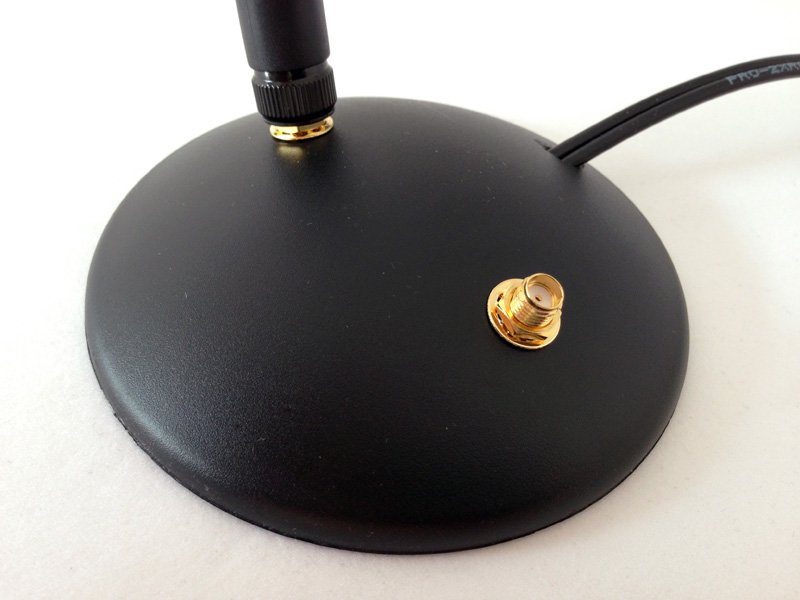

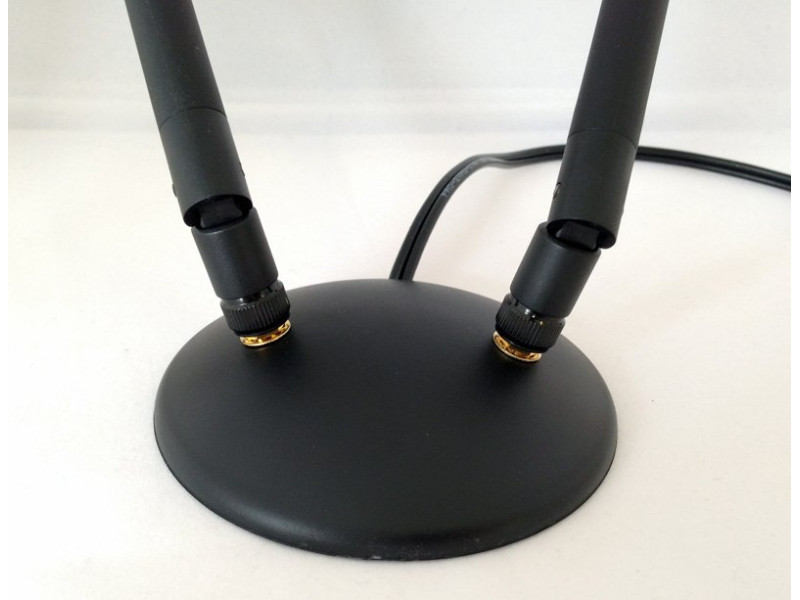

Magnetfotens båda spröt går att skruva av vid transport, och när de sitter på plats har de en ledad konstruktion så du kan vrida och böja spröten för att passa in där den ska sitta. Magnetfoten kan således sitta på både vertikala och horisontella ytor.

Förutsättningar för bra mottagning
Placera magnetfoten utomhus, på en plan och magnetisk yta. I många fall är fönsterblecket en bra placering. Bor du i villa med övervåning, sätt den så högt du kan. Detta skapar bäst förutsättningar för antennen att få bra mottagning. Det är även bra om den sitter på samma sida av huset som vätter emot basstationen, är du osäker, testa dig fram till bästa placering.

Passar till

Huawei E392 ZTE MF93D
Huawei E398 ZTE MF821D
Huawei E3272 ZTE MF910
Huawei E3276

Och produkter med likadan kontakt (TS9 eller CRC9).

Passar ej till 4G routrar som B593 eller DWR923, se då istället denna magnetfotsantenn med samma spec.

Antennen är 300mm lång inkl magnetfot och väger 230g.

Frekvensområde 800-950/1700-1840/2550-2650 MHz (se förklaring av frekvensband nedan)
Förstärkning 7 dBi
Impedans 50 Ohm
VSWR 3.5:1
Kabel RG174 5m
Magnetfot 90 mm med kraftig magnet


Förklaring av frekvensband
När du väljer antenn, var uppmärksam på vilka frekvensband som antennen har stöd för.
Följande frekvenser används idag inom mobilt bredaband:

  • 450 MHZ - Net1 (CDMA450) inte kompatibel med GSM, 3G-UMTS eller 4G-LTE
  • 800 MHz - 4G/LTE utanför storstäderna. Ger lång räckvidd.
  • 900 MHz - I första hand 2G/GSM men utbyggnad pågår för 3G och 4G. Ger lång räckvidd.
  • 1800 MHz - 2G/GSM. I framtiden (2013-2014) kommer utbyggnad av 4G på detta band
  • 2170 MHz - 3G i hela Sverige normalt upp till 3 km räckvidd.
  • 2600 MHz - 4G/LTE i Storstäder/City. Extremt kort räckvidd. Ofta mindre än 500m.

Skriv ut produktsidan

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
