Loh Electronics

Mobilt bredband för hemmet med extern 5G antenn & 5G router

Artikelnummer: MC801A-LPDA-A0092
Lagersaldo: Finns i lager
Datablad (Eng), Antenn
Manual, ZTE MC801A

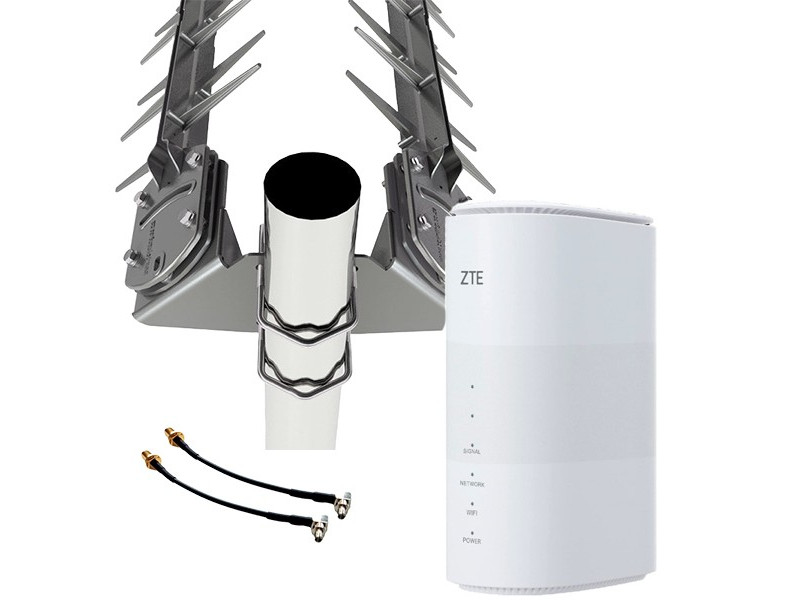

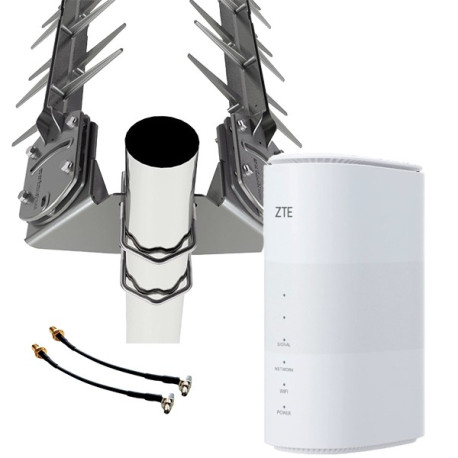

Här har vi ett färdigt paket för dig som vill komma åt 5G nätet i vårt avlånga land. 5G antenn och 5G router (WiFi 6). Antennen LPDA-A0092 från Poynting är en väldigt omtyckt och kraftfull antenn som funnits med på marknaden i många år. Det breda 3G/4G stödet g... läs mer
Fri frakt
7 374 kr
Ord. pris 7 929 kr

Här har vi ett färdigt paket för dig som vill komma åt 5G nätet i vårt avlånga land. 5G antenn och 5G router (WiFi 6).

Antennen LPDA-A0092 från Poynting är en väldigt omtyckt och kraftfull antenn som funnits med på marknaden i många år. Det breda 3G/4G stödet gör denna antenn till herren på täppan och detta paket är verkligen att rekommendera för den som har plats på taket. Antennen har även stöd för 5G (3400-3800MHz) upp till 3dBi, lite lägre än andra motsvarigheter men med 4G i fokus så är denna antenn bäst i test.

  • Monteringsdetaljer för att montera på rörfäste medföljer. - Notera att byglarna används för fästet som är inkluderat i paketet och fästet kommer med egna skruvar som används för att sätta fast antennerna på fästet.
  • 7 meter HDF-195 Low Loss antennkabel med kontakt SMA-Hane.
  • Stödjer frekvenserna 698-960/1710-2700/3400-3800MHz.

Tillsammans med antennerna så använder man sig av en s.k. MIMO-konfiguration av antennerna, detta görs bäst och smidigast via en ±45° V-formats fäste för att optimera antennernas vinkel och undvika att elementen skulle skymma varann. Fästet gör även att installationen blir mycket enklare och "kråkboet" blir lite vackrare även för känsliga tittare.

Som router har vi valt en trogen variant från ZTE, ZTE HyperBox 5G MC801A som är en aktuell modell som erbjuder 5G (LTE) Cat22.



Och såklart har den 2st TS9-Honor i ryggen, med följer 2st TS9 adaptrar för att få, plug-n-play.

  • Väggfäste för antenn monteing finns under "tillbehör". Samt längre antennkabel. Rekommenderar max 10-meter antennkabel, detta för att minimera risk för antenn förlust.
  • Behöver du förlänga antennkabeln längre än 10-meter, så rekommenderas en grövre antennkabel som har mindre "antenn förlust" per meter som T.ex. LMR-400/CLF-400. se här.

Paketet innehåller

2 st

Poynting Riktantenn 5G LTE 11dBi SMA med kabel 698-3800 MHz (4G, 5G)

LPDA-A0092 Vi rekommenderar varmt denna till alla som har möjlighet att montera den. Mycket populär och beprövad antenn för alla mobila bredbandsnät Ger fö
1386 kr/st 1490 kr Ord. pris Incl Tax I lager
1 st

ZTE HyperBox 5G MC801A trådlös router Desktop

MC801A ZTE MC801A - 4G/5G router med 2st externa antenningångar (TS9). WiFi 6 2 lan gigabit ports Up to 30 Wi-Fi devices 2x External port to conn
3627 kr/st 3900 kr Ord. pris Incl Tax I lager
2 st

Huawei/ZTE TS9 Antennadapter med SMA-hona

5170 Antennadapter från TS9 kontakt till SMA-hona kontakt Passar till de allra senaste modemen och mobila routrarna från Huawei och ZTE, bland andra föl
107 kr/st 115 kr Ord. pris Incl Tax I lager
1 st

Poynting V-Form Horizontal/Vertical mount Bracket

A-BRKT-033 Poynting ±45° V-format polarisationsfäste i galvaniserat och laserskuret stål för LPDA-A0092 och OMNI-69/275/291. Detta speciella fäste tillåter Po
762 kr/st 819 kr Ord. pris Incl Tax I lager
Teknisk Specifikation Router/ZTE MC801A
Network NSA&SA 5G NR+LTE EN-DC Sub6G FDD: n1/3/7/8/20/28,TDD: n77/78/41/40/38 4G LTE Global FDD and TDD, 600 MHz~3.8GHz, CAT22
MiMo 5G+LTE Sub6G DL: 4 MiMo, 4G DL: 8 layers LTE: 4 MiMo on 5CA (4G only)
Bandwidth (MHz) 100M, LTE+5G EN-DC Peak data rate
Download 2.8 Gbps
Platform SDX55+QCA6391
Antennanslutning 2 st TS9-Hona
Modulation DL 256QAM, UL 256QAM
Operating temperature -20° to 55° C
Size 182x124x70
Wi-Fi 802.11a/b/g/n/ac/ax, 2.4G and 5G dual band 2x2 MiMo, 1.775Gbps, 30 users, WiFi 6
Interface LED: Power, WiFi, networks, 3x Signal 2x RJ45 GE port, 2x Antenna ports 1x Rj11 VoLTE,
VoIP SIM Nano-SIM.
Color White.
Teknisk Specifikation LPDA-A0092
Frekvensband 698-960MHz
1710-2700MHz
3400-3800MHz
Förstärkning 11 dBi på 4G 2600-bandet
11 dBi på 4G 1800-bandet
11 dBi på 4G 800-bandet
11-12 dBi på 3G-banden
12 dBi på GSM-banden
3 dbi, 3400-3800 MHz (5G)
Impedans 50 Ohm
Fäste Mastfäste
Placering Utomhus
Max uteffekt 10W
Antennsladd 7 m
Kabelanslutning SMA-hane
Storlek 100 x 18 x 6 cm
Teknisk Specifikation Router/ZTE MC801A
Network NSA&SA 5G NR+LTE EN-DC Sub6G FDD: n1/3/7/8/20/28,TDD: n77/78/41/40/38 4G LTE Global FDD and TDD, 600 MHz~3.8GHz, CAT22
MiMo 5G+LTE Sub6G DL: 4 MiMo, 4G DL: 8 layers LTE: 4 MiMo on 5CA (4G only)
Bandwidth (MHz) 100M, LTE+5G EN-DC Peak data rate
Download 2.8 Gbps
Platform SDX55+QCA6391
Antennanslutning 2 st TS9-Hona
Modulation DL 256QAM, UL 256QAM
Operating temperature -20° to 55° C
Size 182x124x70
Wi-Fi 802.11a/b/g/n/ac/ax, 2.4G and 5G dual band 2x2 MiMo, 1.775Gbps, 30 users, WiFi 6
Interface LED: Power, WiFi, networks, 3x Signal 2x RJ45 GE port, 2x Antenna ports 1x Rj11 VoLTE,
VoIP SIM Nano-SIM.
Color White.
Teknisk Specifikation LPDA-A0092
Frekvensband 698-960MHz
1710-2700MHz
3400-3800MHz
Förstärkning 11 dBi på 4G 2600-bandet
11 dBi på 4G 1800-bandet
11 dBi på 4G 800-bandet
11-12 dBi på 3G-banden
12 dBi på GSM-banden
3 dbi, 3400-3800 MHz (5G)
Impedans 50 Ohm
Fäste Mastfäste
Placering Utomhus
Max uteffekt 10W
Antennsladd 7 m
Kabelanslutning SMA-hane
Storlek 100 x 18 x 6 cm

Skriv en recension

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G

Frekvensband Net1 Tele2 Telia Telenor Tre
450MHz (Band 31)
800MHz (Band 20)
900MHz (Band 8)
1800MHz (Band 3)
2600MHz (Band 38)
